CCTV

 CCTV

Peralatan yang diperlukan :

1. Komponen Raspberry Pi

• Raspberry Pi

Berfungsi sebagai otak dari rangkaian serta memonitoring gerak rangkaian

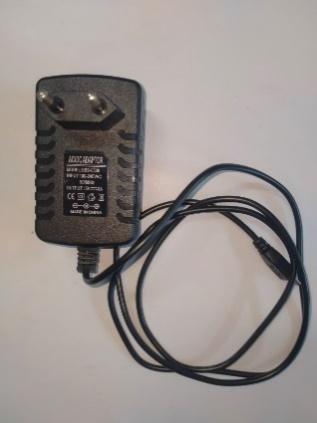

• Adaptor Raspberry Pi

Berfungsi sebagai pemasok daya untuk Raspberry Pi

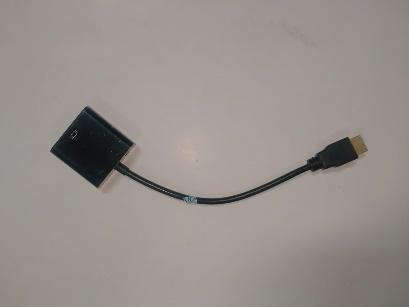

• Kabel VGA

Berfungsi untuk menampilkan layar pada monitor dari Raspberry Pi



2. Perangkat utama

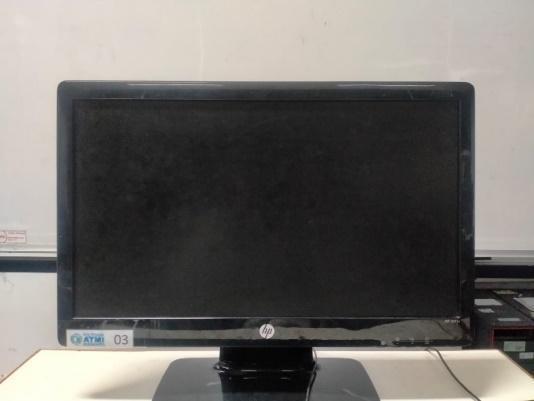

• Monitor

Berfungsi Sebagai tampilan visual untuk melakukan setup dan coding pada Raspberry Pi

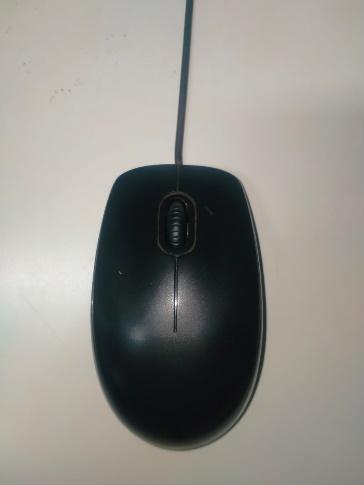

• Mouse

Berfungsi Sebagai komponen kendali untuk monitor

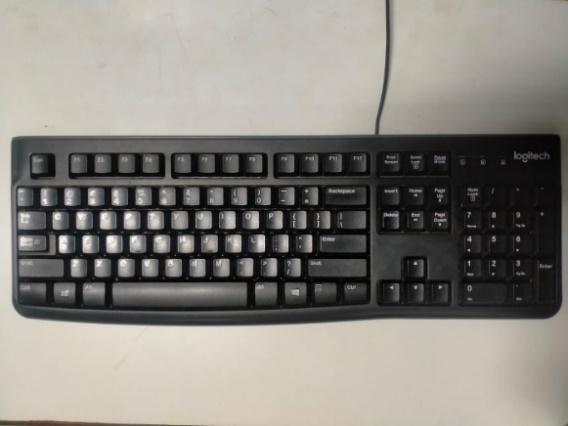

• Keyboard

Berfungsi Sebagai komponen kendali untuk mengetik

3. Komponen elektronika

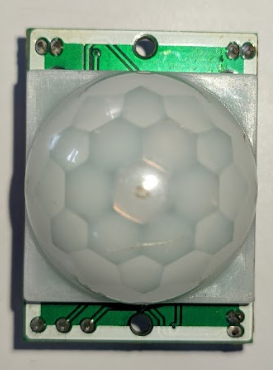

• PIR Motion Sensor

• Breadboard

Berfungsi sebagai tempat dimana komponen diletakkan dan teraliri aliran listrik

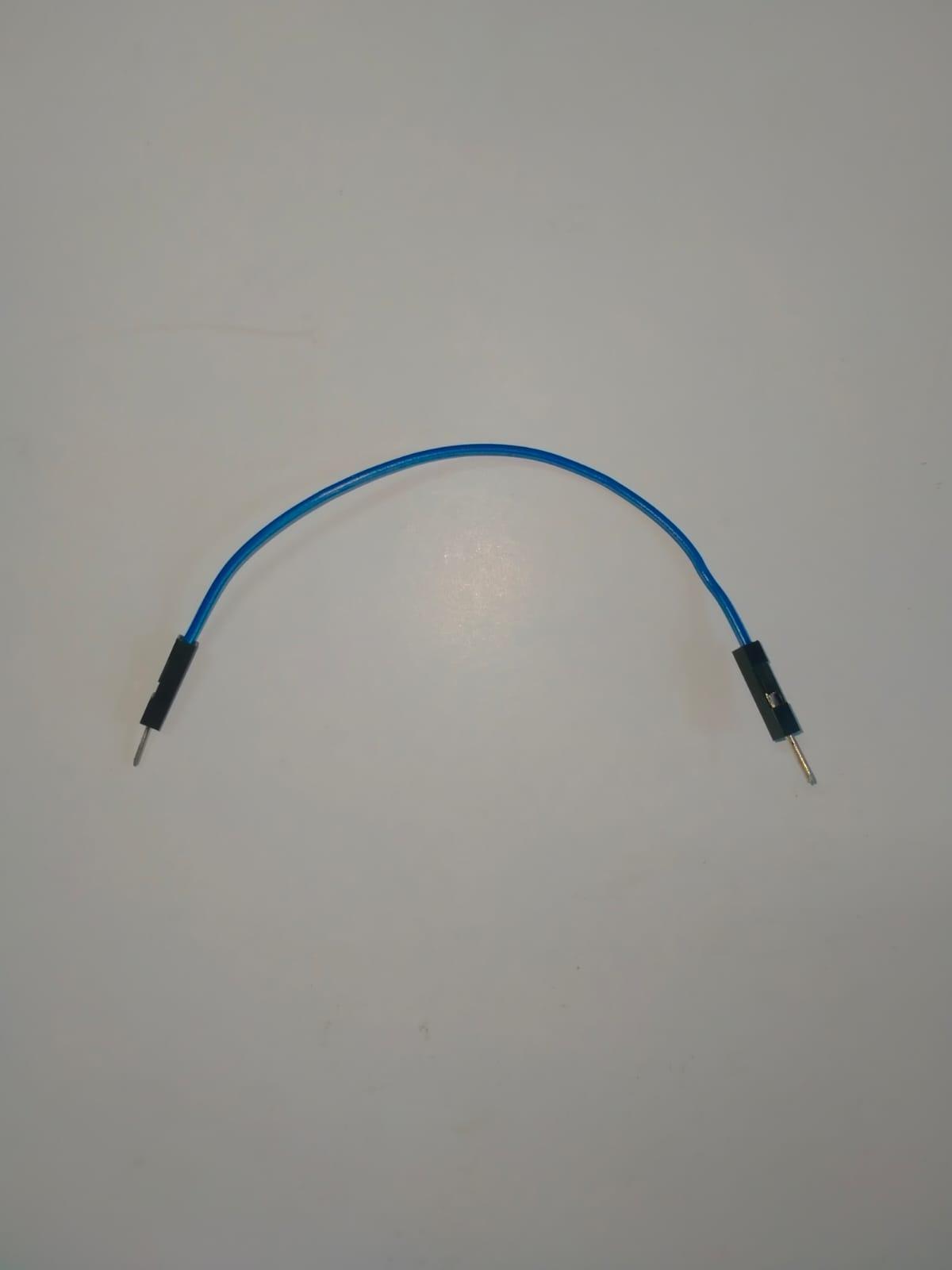

• Kabel Male-Female

Berfungsi untuk menghubungkan Pin dari Raspberry pada komponen

• Camera Raspberry

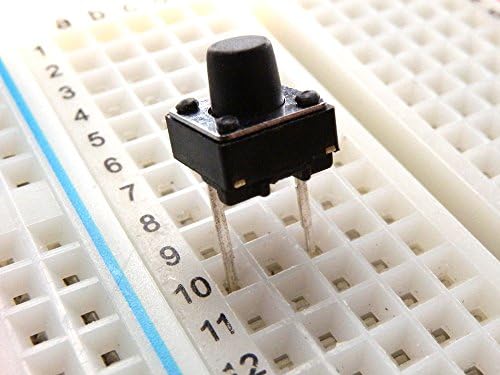

• Push Button

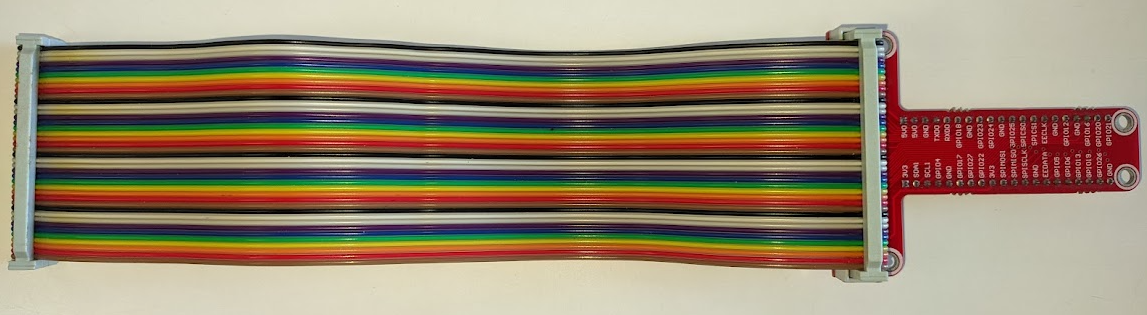

• GPIO Extension Cable

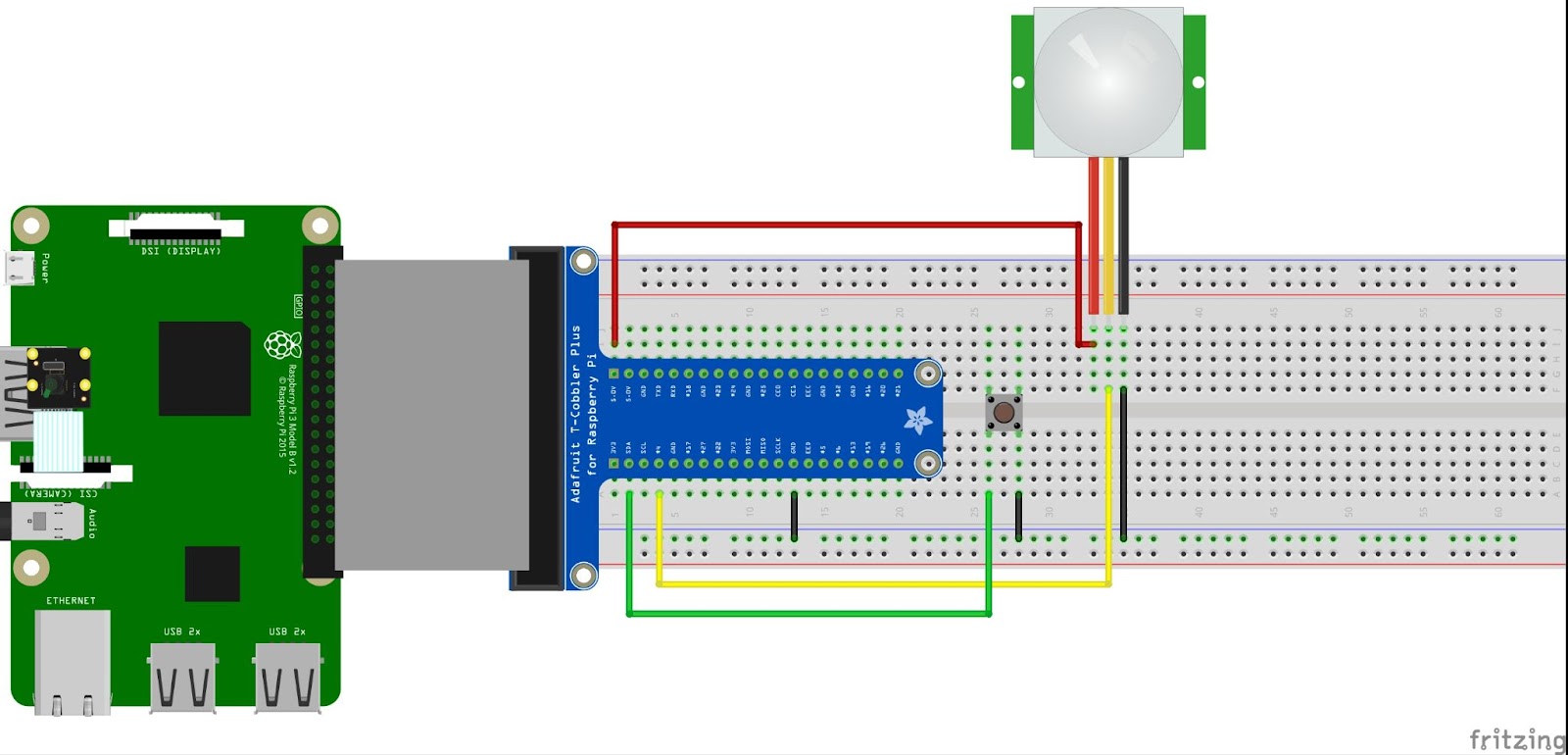

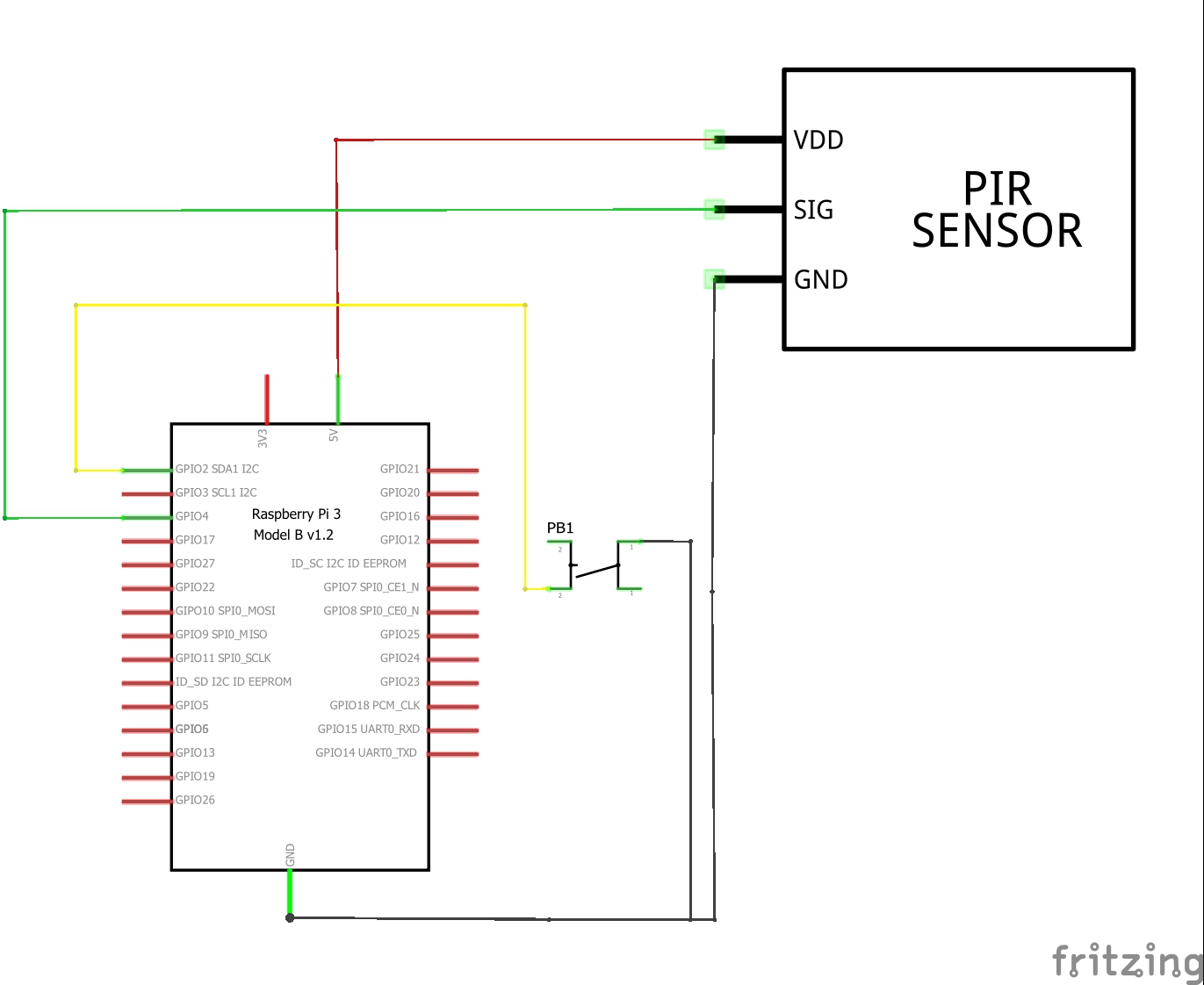

Gambar Rangkaian dan Schematic CCTV

Langkah-Langkah

1. Cara memasang kamera di raspberry pi.

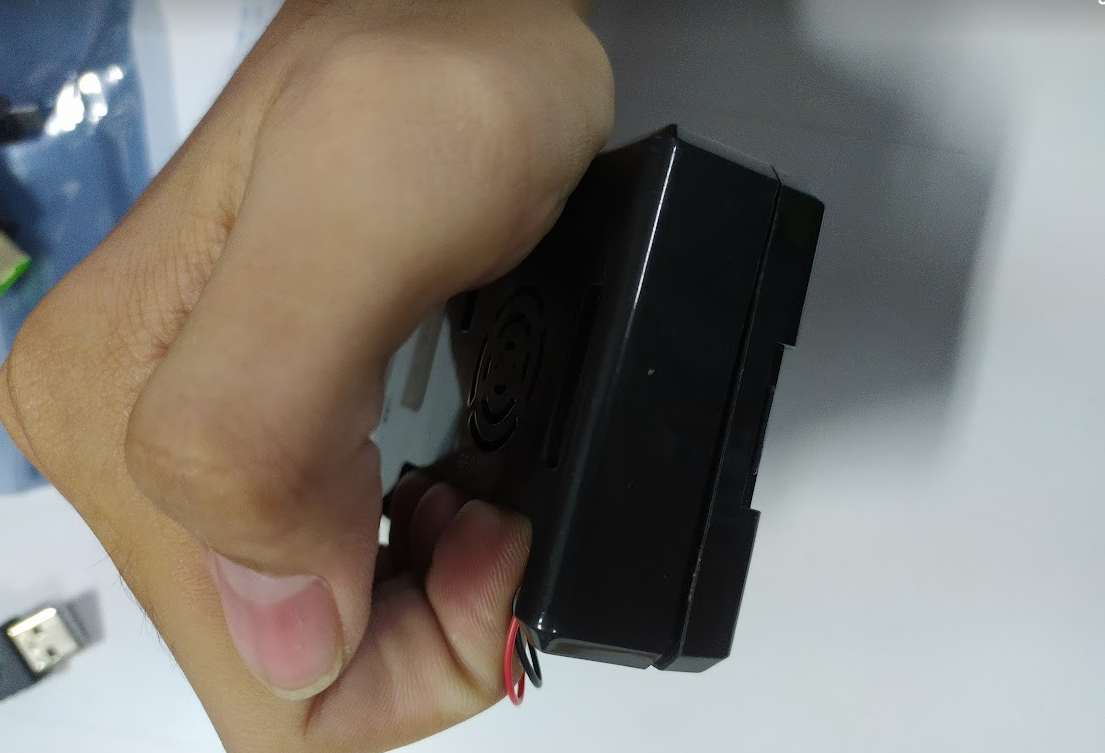

• Buka tutup raspberry pi

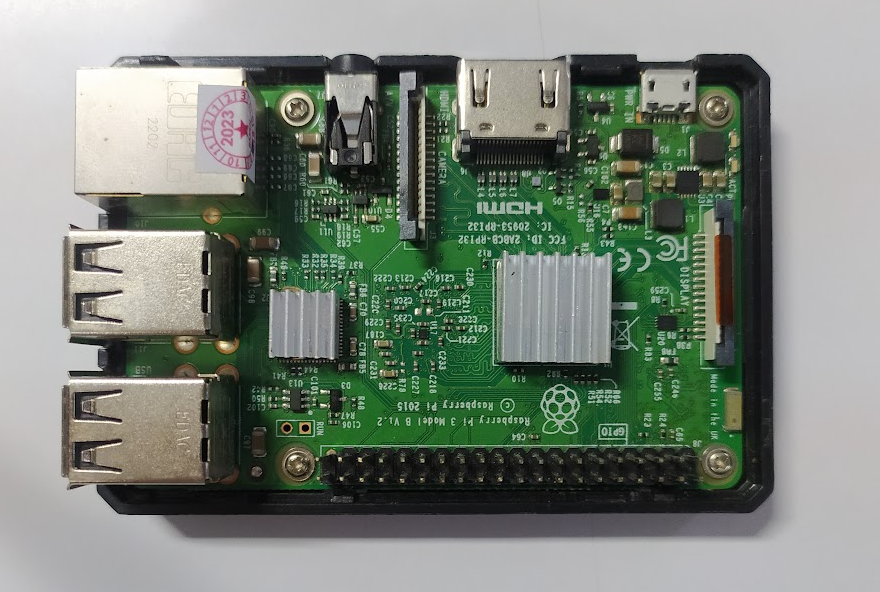

• Maka raspi akan terbuka seperti ini

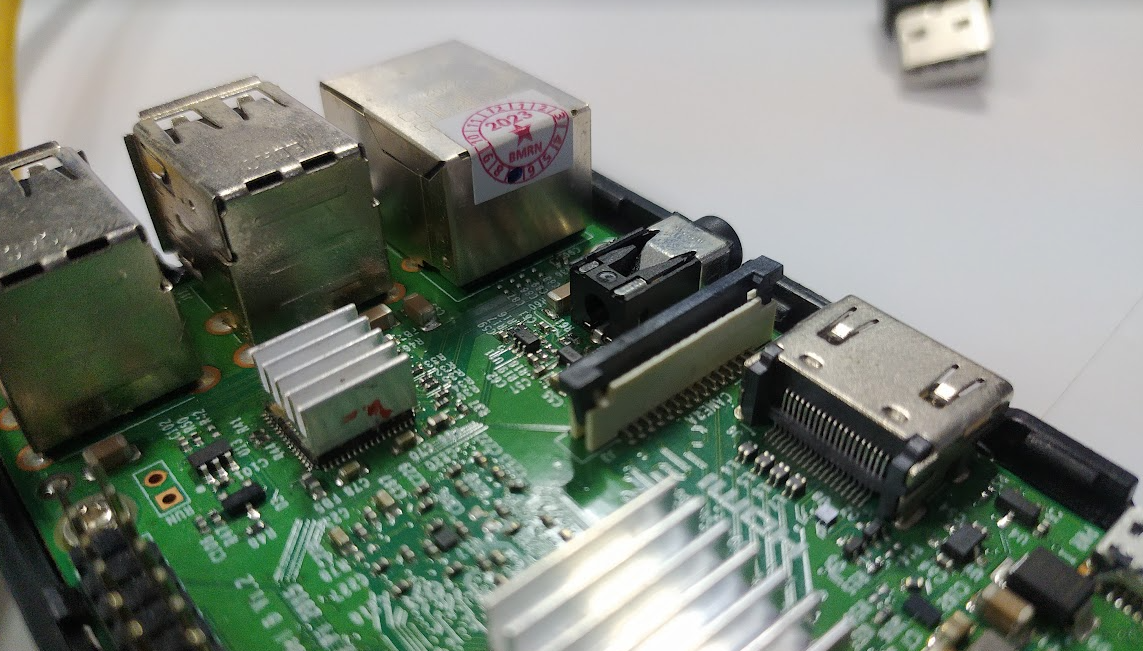

• Lalu buka pin pengunci dengan cara di tarik ke atas secara bersamaan

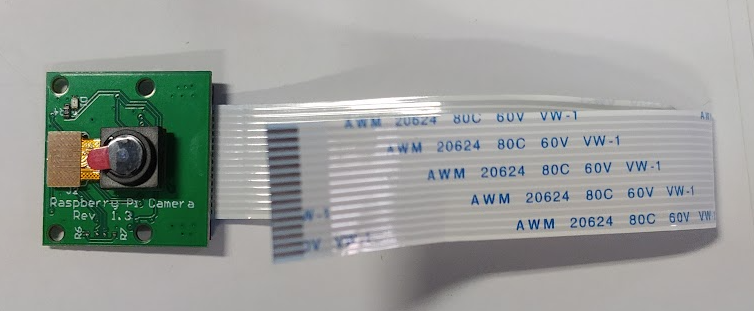

• Siapkan Modul Camera

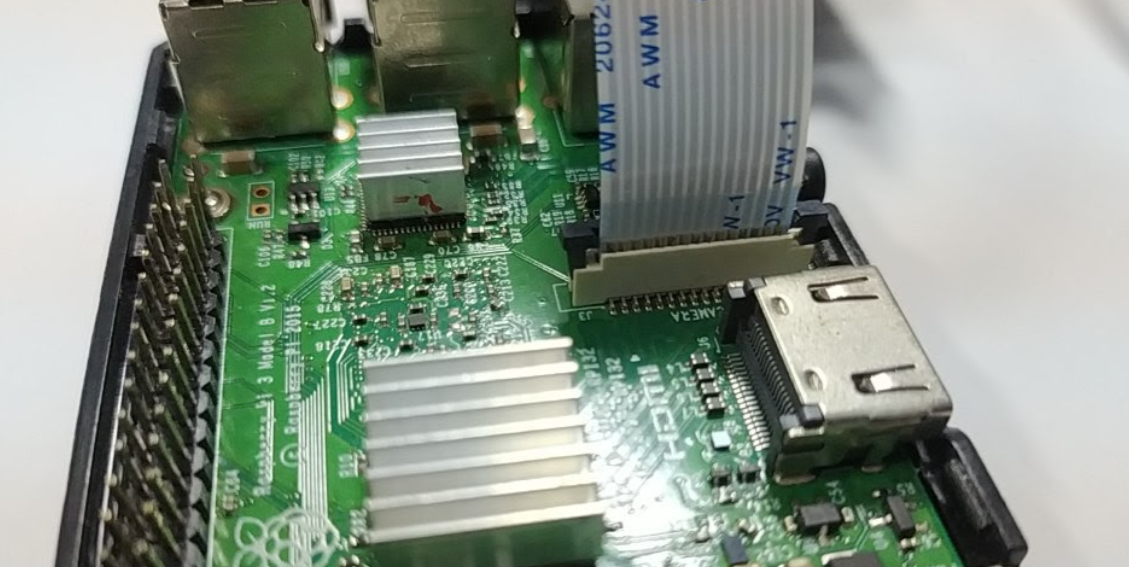

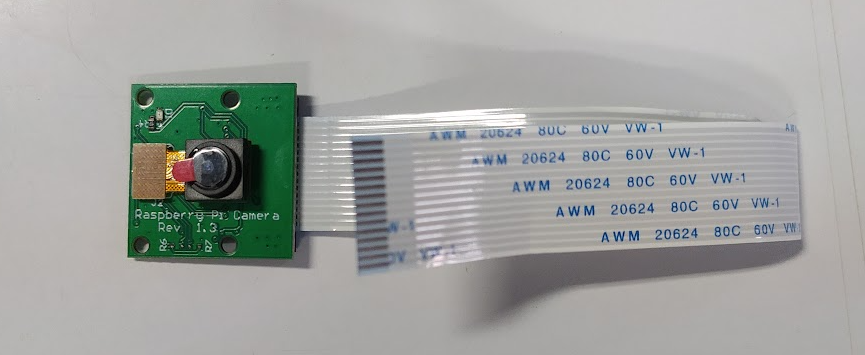

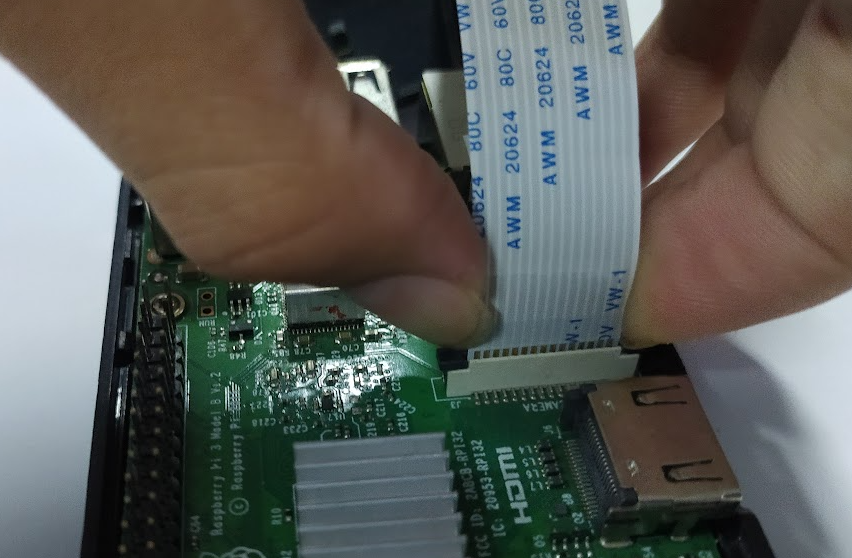

• Masukkan Kabel flexible ke dalam slot camera SECARA PERLAHAN

• Kencang kan pin pengunci dengan cara di tekan

• Tutup kembali dengan rapat dengan cara memasukkan kamera ke lubang casing yang tepat dan tekan bagian samping-samping casing secara perlahan.

2. Cara enable kamera di Raspberry Pi beserta langkah-langkah proses eksekusi program

• Buka terminal lalu ketikkan “sudo raspi-config” lalu enter, maka akan keluar window seperti dibawah ini.

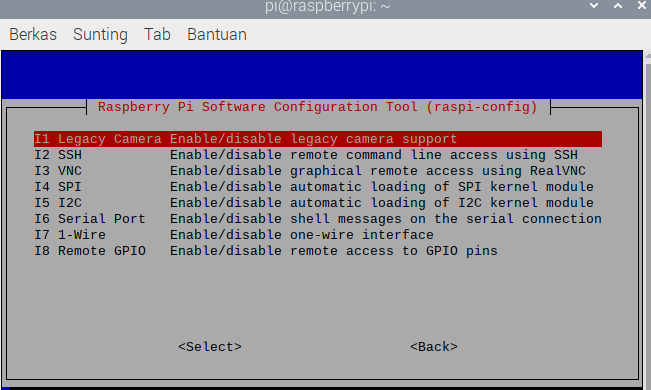

• Arahkan ke “Interface Option” lalu enter, maka akan tertampil seperti ini.

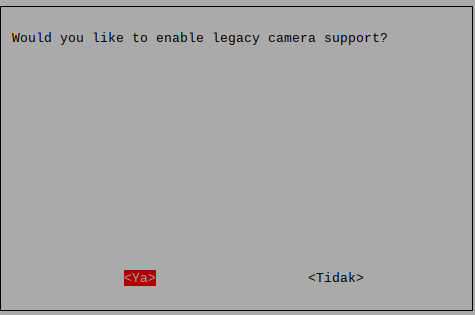

• Setelah itu arahkan ke “Legacy Camera” lalu enter, lalu arahkan ke “Ya” seperti foto dibawah ini, lalu enter.

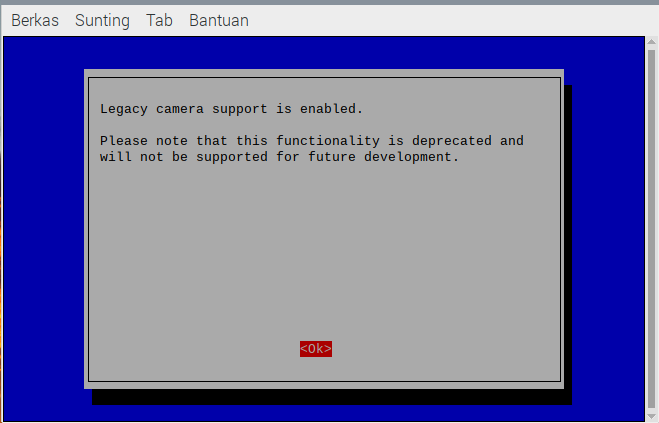

• Maka akan tertampil window seperti ini, maka dari itu langkah-langkah menyalakan camera di raspberry pi sudah benar, tinggal enter untuk kembali ke terminal

• Setelah itu close terminalnya, lalu kita beralih ke Thonny Python IDE, lalu buatlah program baru dengan klik New, dan ketikkan program berikut ini.

# impor paket yang diperlukan

from gpiozero import Button, MotionSensor

from picamera import PiCamera

from time import sleep

from signal import pause

# membuat objek yang merujuk ke tombol,

# sensor gerak dan PiCamera

button = Button(2)

pir = MotionSensor(4)

camera = PiCamera()

# Memulai kamera

camera.rotation = 180

camera.start_preview()

# Nama gambar

i = 0

# hentikan kamera saat tombol ditekan

def stop_camera():

    camera.stop_preview()

    #exit the program

    exit()

# ambil foto saat gerakan terdeteksi

def take_photo():

    global i

    i = i + 1

    camera.capture('/home/pi/Desktop/image_%s.jpg' % i)

    print('Foto berhasil diambil!')

    sleep(10)

# menetapkan fungsi yang berjalan saat tombol ditekan

button.when_pressed = stop_camera

# menetapkan fungsi yang berjalan ketika gerakan terdeteksi

pir.when_motion = take_photo

pause()

• Pastikan program yang diketik benar, lalu save dengan nama “cctv”, lalu run!

• Maka program ini akan berjalan, lalu program ini akan secara otomatis kameranya meng-capture pergerakan karena ada pergerakan, yang mendeteksi pergerakan ini adalah PIR Motion Sensor.

• Kalau ingin menghentikan programnya, maka tinggal menekan Push Button yang ada di protoboard maka di terminal output akan tertampil seperti ini, dan kamera akan terhenti secara otomatis.

• Setelah itu tekan Stop di Thonny Python IDE.

Hasil Output

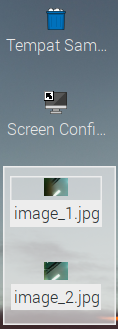

• Hasil dari foto yang sudah di capture akan tertampil di /home/pi/Desktop, seperti foto dibawah ini.

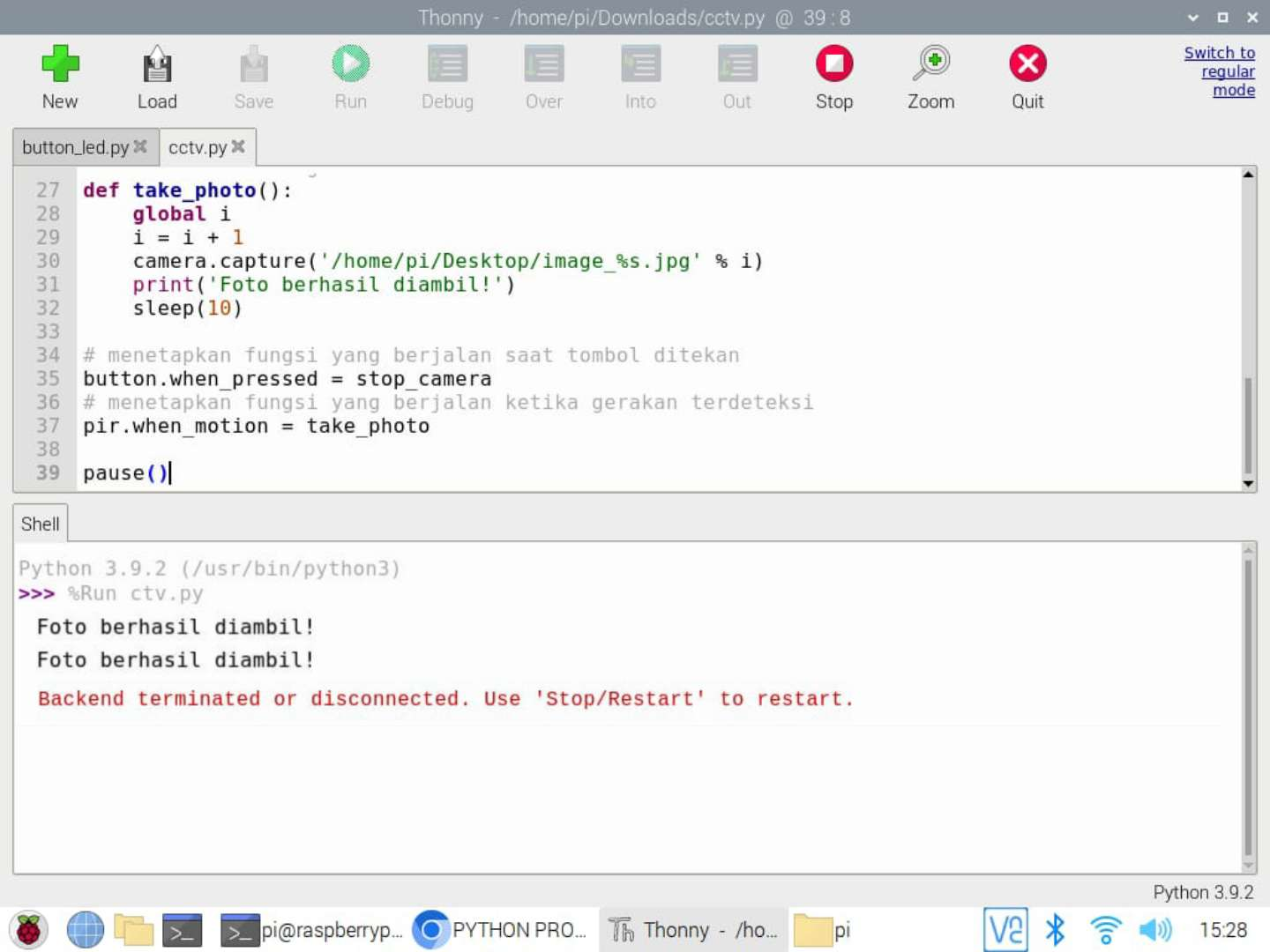

• Ouuput terminal yang ada di Thonny Python IDE akan menampilkan seperti ini.

SELESAI
