LDR

 LDR

Peralatan yang diperlukan :

1. Komponen Raspberry Pi

• Raspberry Pi

Berfungsi sebagai otak dari rangkaian serta memonitoring gerak rangkaian

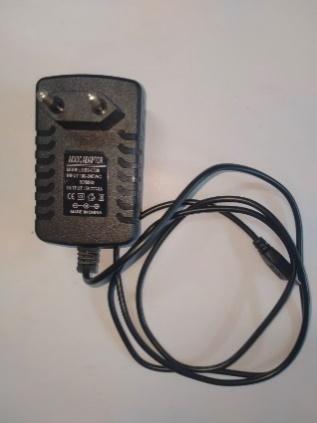

• Adaptor Raspberry Pi

Berfungsi sebagai pemasok daya untuk Raspberry Pi



• Kabel VGA

Berfungsi untuk menampilkan layar pada monitor dari Raspberry Pi



2. Perangkat utama

• Monitor

Berfungsi Sebagai tampilan visual untuk melakukan setup dan coding pada Raspberry Pi

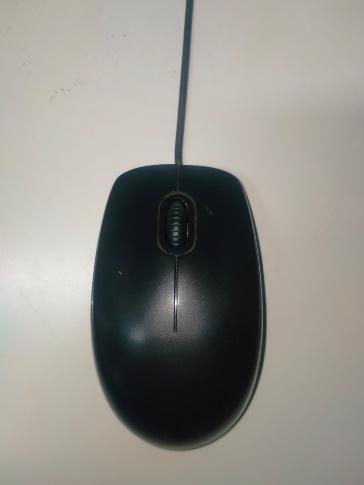

• Mouse

Berfungsi Sebagai komponen kendali untuk monitor

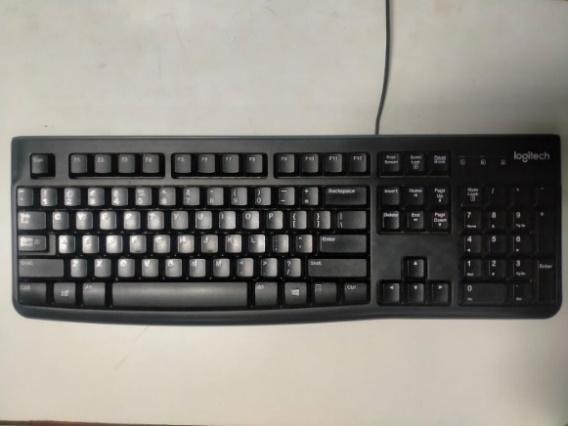

• Keyboard

Berfungsi Sebagai komponen kendali untuk mengetik

3. Komponen elektronika

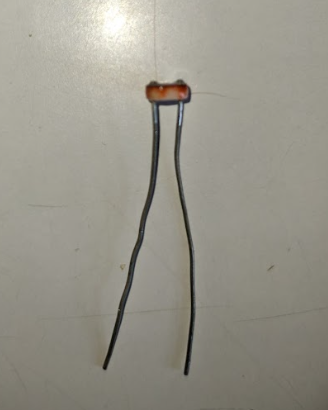

• LDR

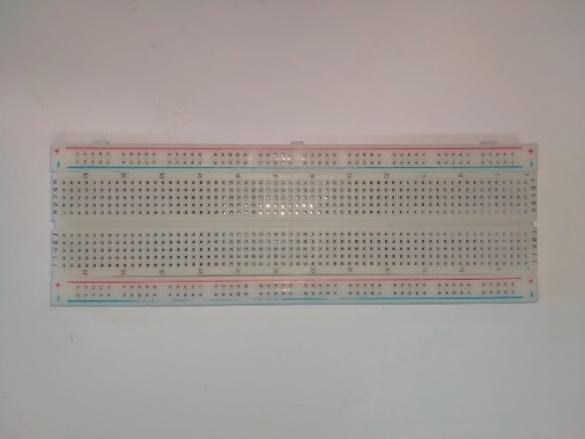

• Breadboard

Berfungsi sebagai tempat dimana komponen diletakkan dan teraliri aliran listrik

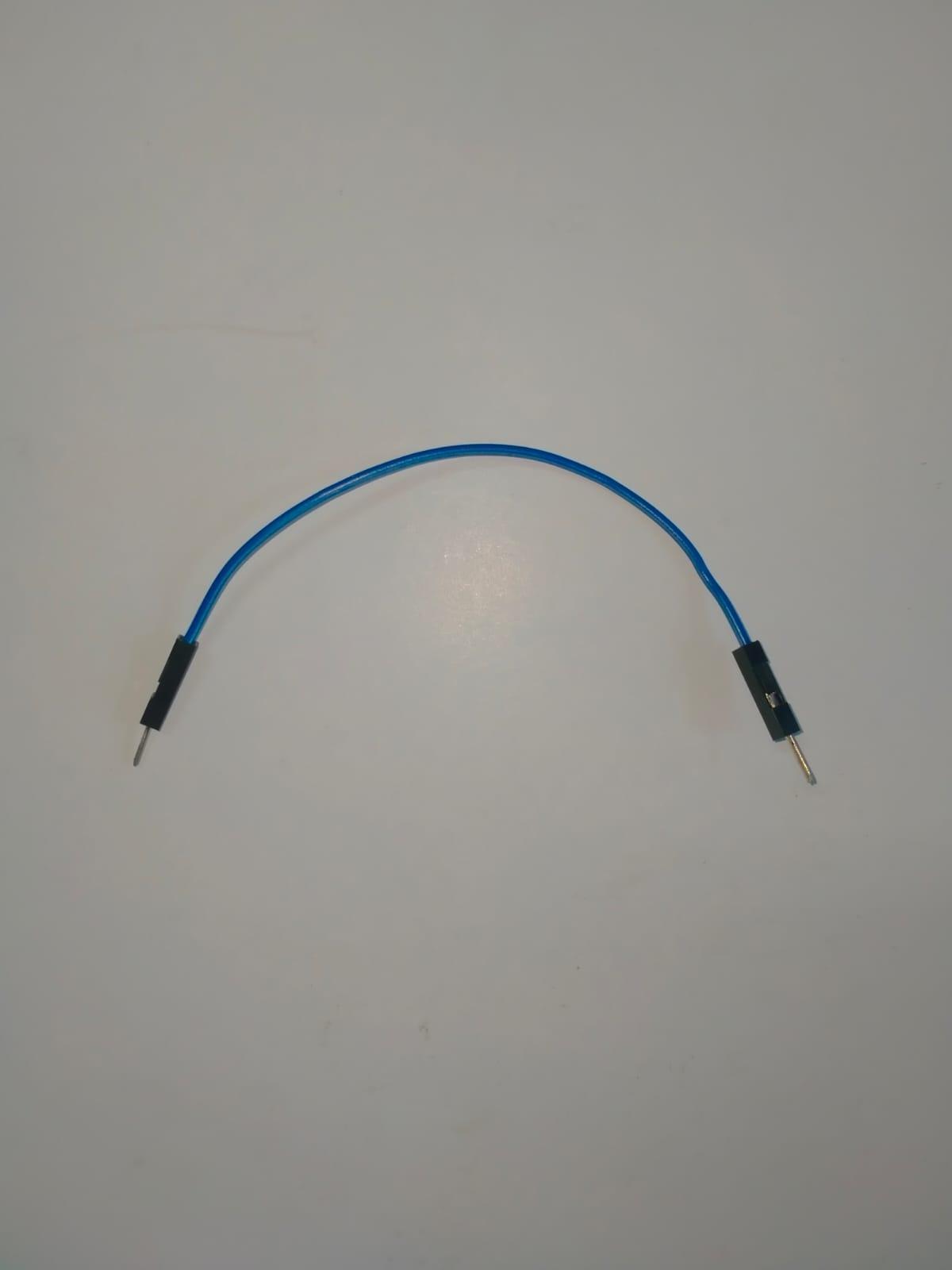

• Kabel Male-Female

Berfungsi untuk menghubungkan Pin dari Raspberry pada komponen

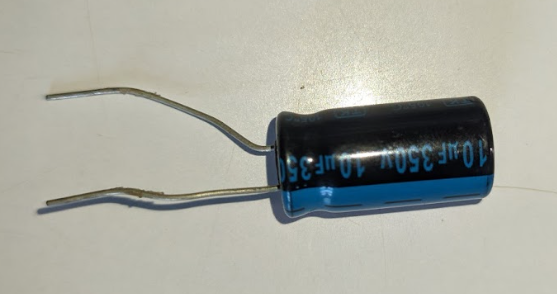

• KAPASITOR 10uF

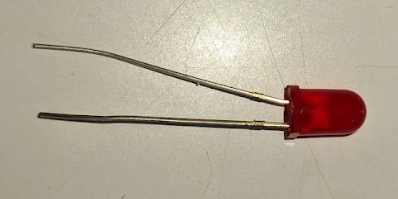

• LED

• Resistor

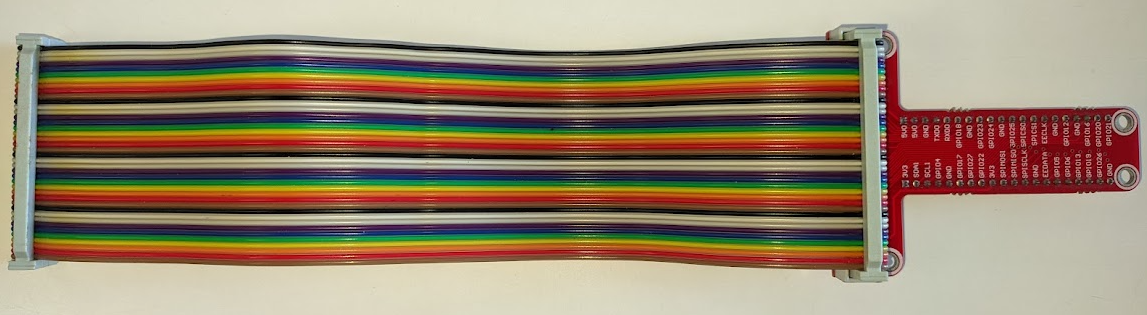

• GPIO Extension Cable

Langkah Langkah :

PERSIAPAN HARDWARE

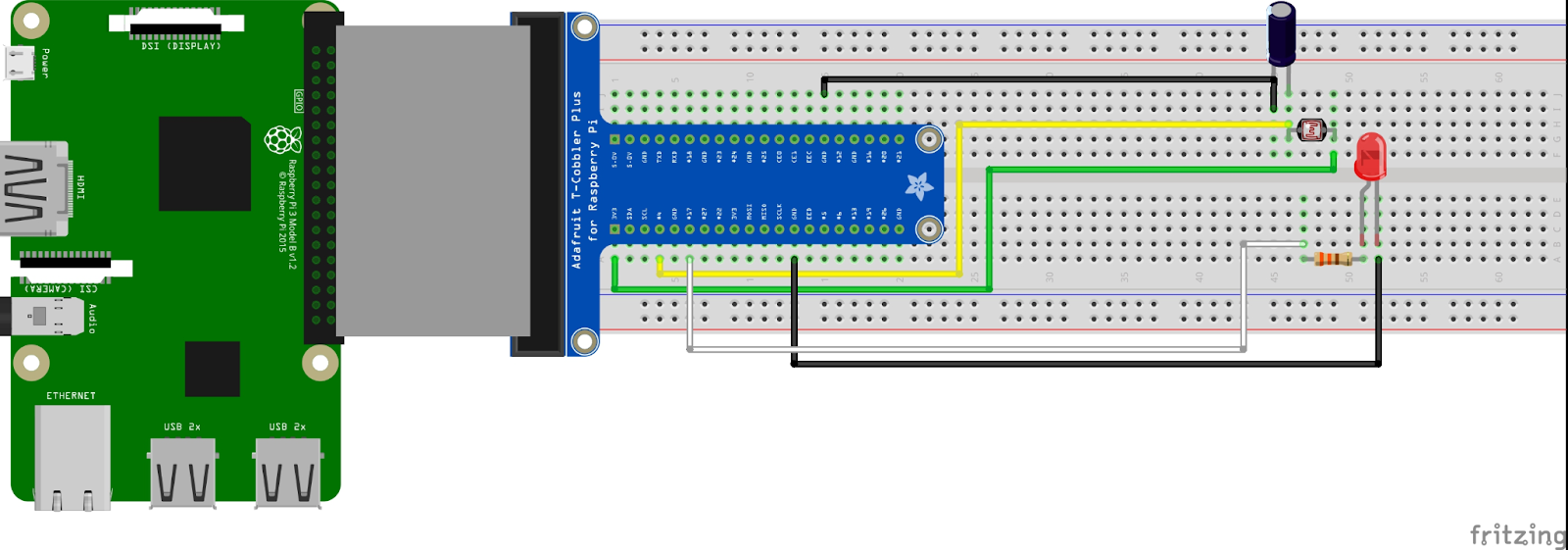

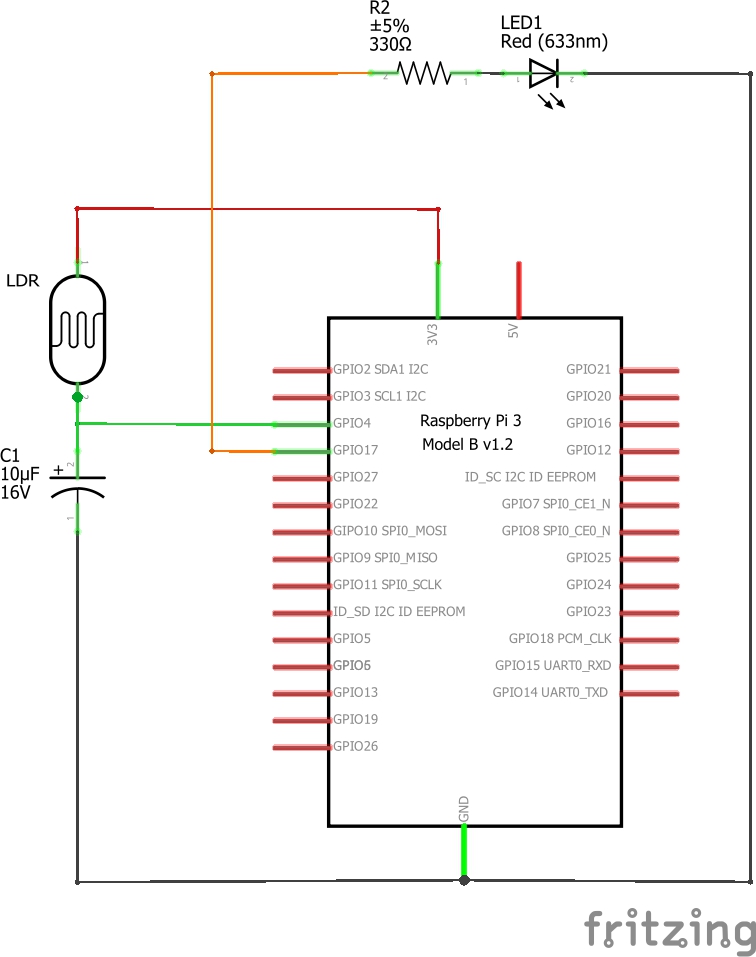

1. Rakit rangkaian sesuai dengan Skema

2. Hubungkan Raspi ke Monitor , keyboard , Dan mouse

3. Catukan daya Raspi dan nyalakan

PERSIAPAN SOFTWARE

1. Buka Thonny Phython IDE.

2. Masukkan kode berikut

import RPi.GPIO as GPIO

import time

GPIO.setmode(GPIO.BOARD)

delayt = .1

value = 0 # Variabel ini akan digunakan untuk menyimpan nilai LDR

ldr = 7 #ldr dihubungkan dengan pin nomor 7

led = 11 #led dihubungkan dengan pin nomor 11

GPIO.setup(led, GPIO.OUT) # karena led adalah perangkat keluaran, itulah sebabnya kami menyetelnya ke keluaran.

GPIO.output(led, False) # tetap mematikan led secara default

def rc_time (ldr):

    count = 0



    #Output pada pin untuk

    GPIO.setup(ldr, GPIO.OUT)

    GPIO.output(ldr, False)

    time.sleep(delayt)



    #Ubah pin kembali ke input

    GPIO.setup(ldr, GPIO.IN)



    #Hitung sampai pin menjadi on

    while (GPIO.input(ldr) == 0):

        count += 1



    return count





#Ketika skrip terganggu, bersihkan dengan benar

try:

    # Main loop

    while True:

        print("Nilai LDR:")

        value = rc_time(ldr)

        print(value)

        if ( value <= 10000 ):

                print("Lampu mati")

                GPIO.output(led, False)

        if (value > 10000):

                print("Lampu menyala")

                GPIO.output(led, True)

except KeyboardInterrupt:

    pass

finally:

    GPIO.cleanup()

3. Save dan berilah nama “ldr” lalu Run.

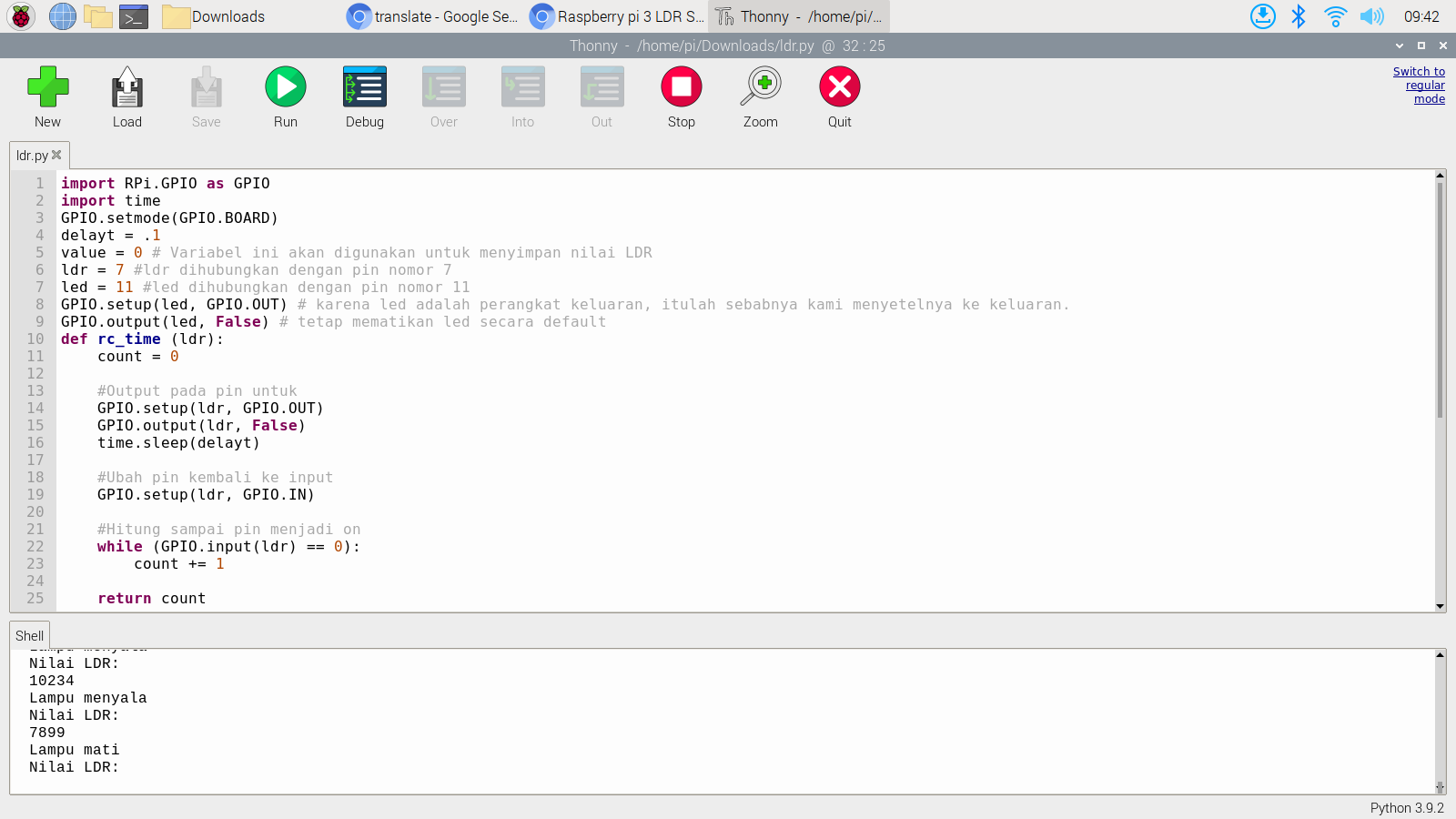

Output:

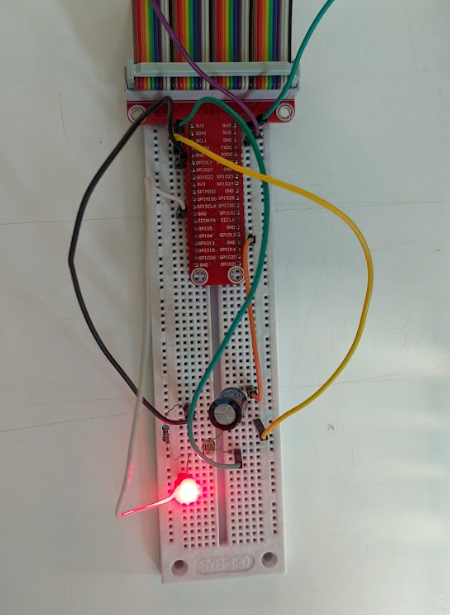

• Saat tidak ada cahaya

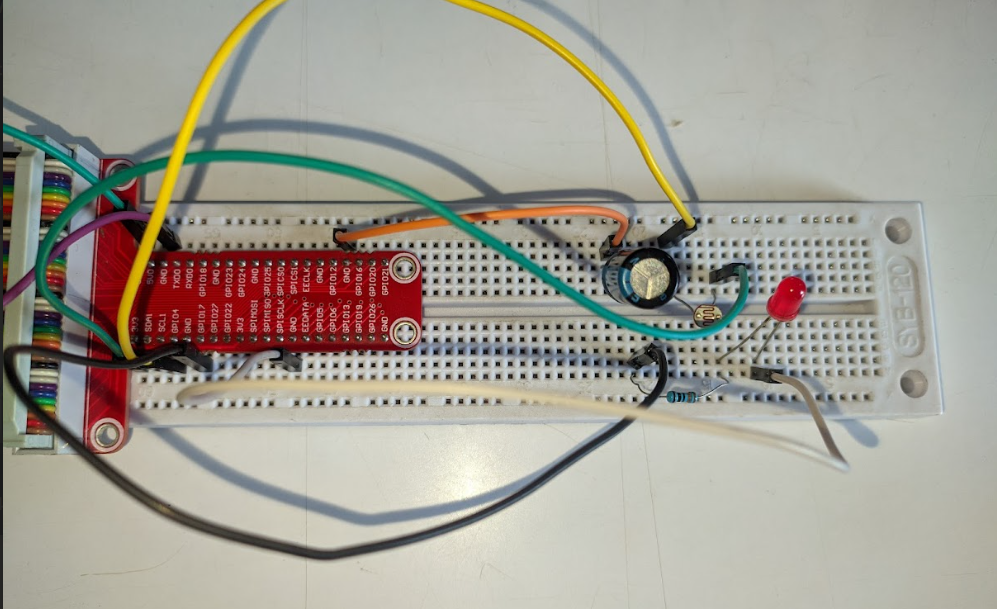

• Saat ada cahaya

SELESAI
