Relay

 Raspberry Pi + Relay

Peralatan yang diperlukan :

1. Komponen Raspberry Pi

• Raspberry Pi

Berfungsi sebagai otak dari rangkaian serta memonitoring gerak rangkaian

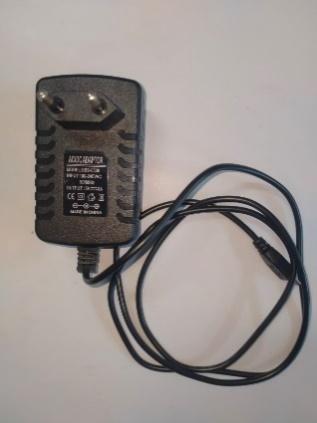

• Adaptor Raspberry Pi

Berfungsi sebagai pemasok daya untuk Raspberry Pi



• Kabel VGA

Berfungsi untuk menampilkan layar pada monitor dari Raspberry Pi



2. Perangkat utama

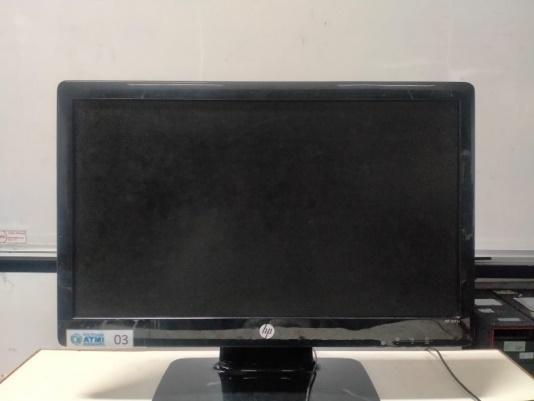

• Monitor

Berfungsi Sebagai tampilan visual untuk melakukan setup dan coding pada Raspberry Pi

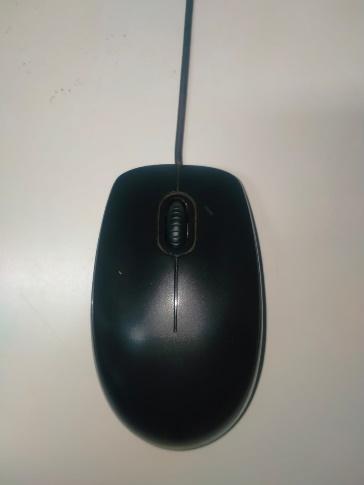

• Mouse

Berfungsi Sebagai komponen kendali untuk monitor

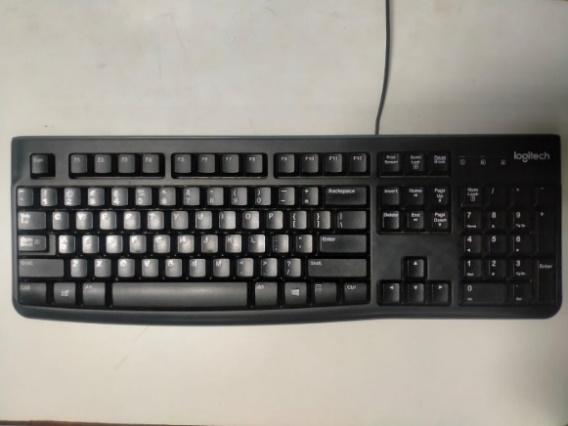

• Keyboard

Berfungsi Sebagai komponen kendali untuk mengetik

3. Komponen elektronika

• Relay

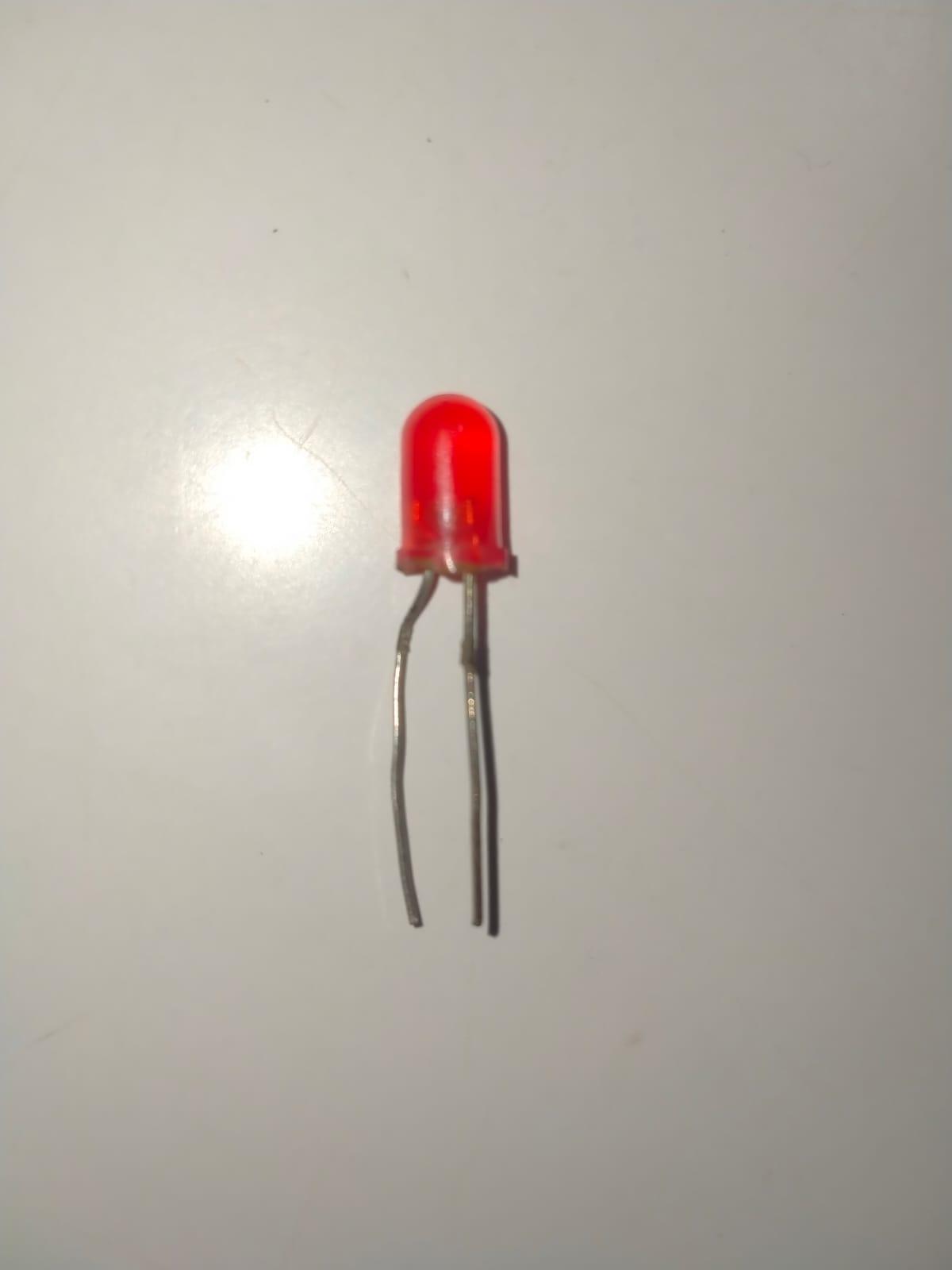

• LED

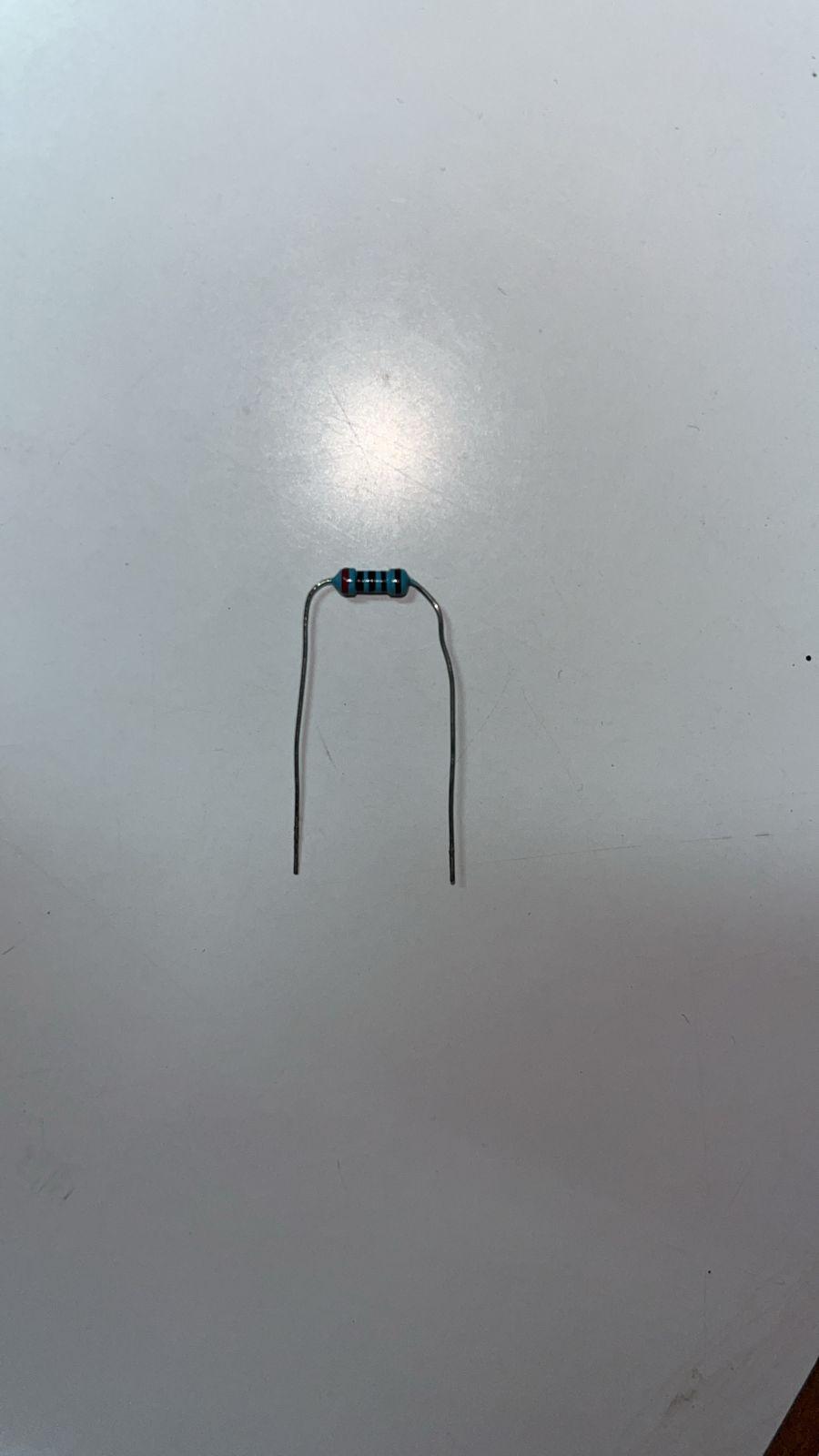

•  Resistor 200 Ohm

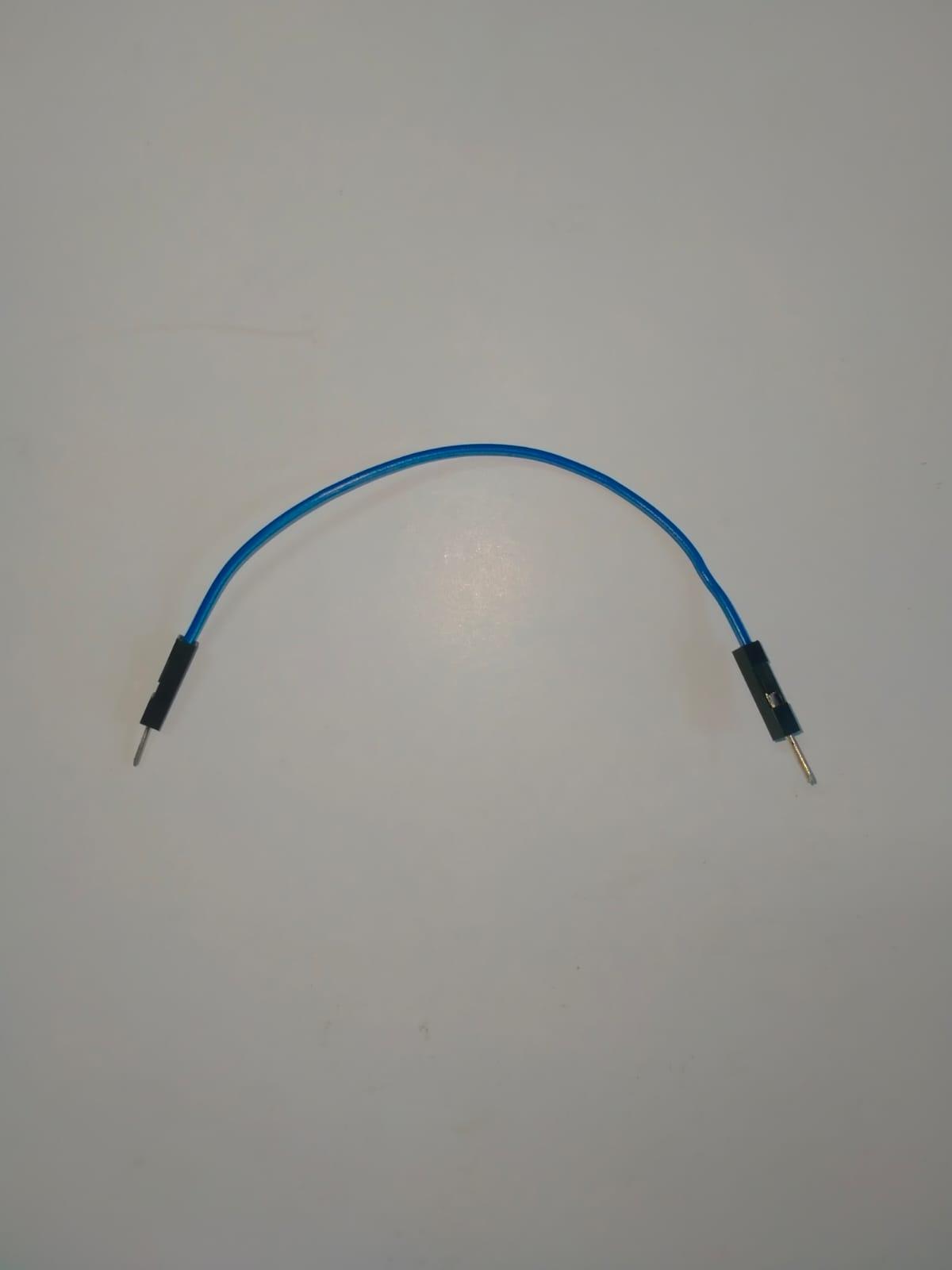

• Kabel Male-Female

Berfungsi untuk menghubungkan Pin dari Raspberry pada komponen

Langkah Langkah :

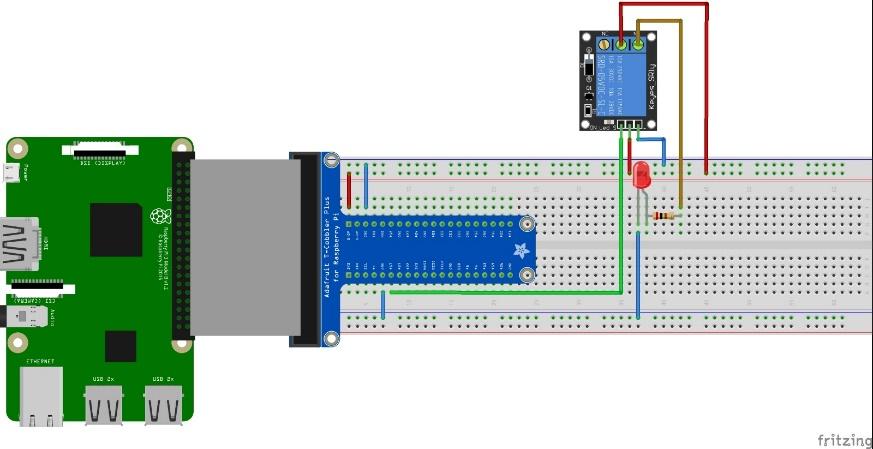

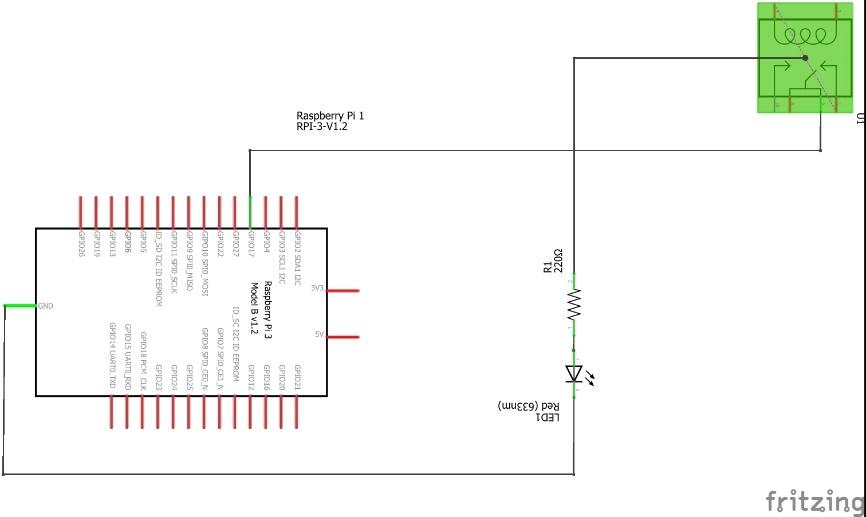

1. Persiapkan peralatan yang diperlukan dan pahami gambar kerja yang akan dirangkai sebelum melakukan perakitan.

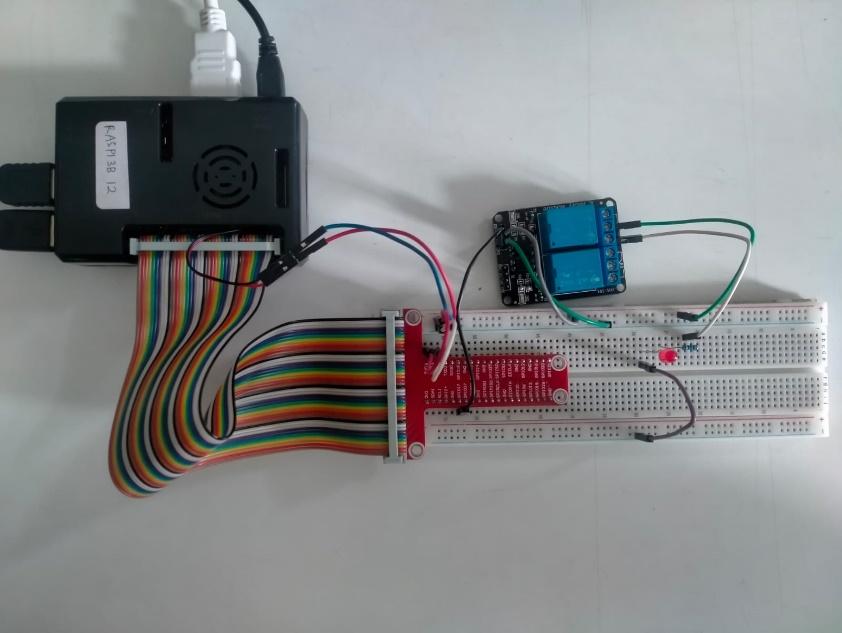

2. Lakukan perakitan dengan tahap tahap berikut ini

• Hubungkan + motor ke 5v pada raspberry

• Hubungkan – motor ke GND pada raspberry

• Hubungkan pulse motor ke pin GPIO raspberry

• Setelah itu hubungkan kabel daya dan ground pada raspberry, digunakan untuk menyalakan kipas

• Pasangkan kabel warna merah pada pin 5v

• Pasangkan Kabel warna hitam pada pin GND

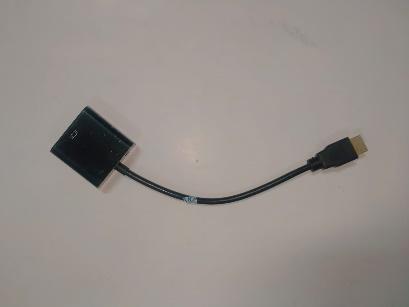

• Lalu hubungkan raspberry pi pada monitor dengan menancapkan kabel HDMI pada raspberry ke VGA monitor menggunakan kabel HDMI to VGA

• Setelah itu hubungkan raspberry pi pada Listrik menggunakan adaptor

• Lalu lakukan setup waktu dan Bahasa pada awal login di raspberry lalu akan dialihkan pada laman desktop raspberry pi

3. Setelah selesai melakukan tahap perakitan, lanjut pada tahap pemograman untuk membuat sistem kendali pada rangkaian komponen

• Masuklah pada file explorer dan buatlah file baru dengan nama Relay pi

• Lalu masuklah pada file tersebut dan anda akan masuk pada text editor, tulislah program berikut di text editor tersebut

Berfungsi untuk header dan transfer pinout pada program

import RPi.GPIO as GPIO

from time import sleep

Berfungsi untuk mengatur Pinout pada relay

RelayPin = 17

Berfungsi untuk mencetak pesan pada output

def print_message():

print ('|**********************************************|')

print ('|                     Relay                    |')

print ('|        -----------------------------------   |')

print ('|        GPIO0 terhubung ke kontrol relay      |')

print ('|        led terhubung ke NO pin relay         |')

print ('|        5V terhubung ke pin COM               |')

print ('|                                              |')

print ('|        -----------------------------------   |')

print ('|                                              |')

print ('|                                              |')

print ('|**********************************************|\n')

print ('Program berjalan ...')

print ('tekan CTRL+C untuk mengakhiri program...')

print ('\n')

Setup fungsi Relay

def setup():

    GPIO.setwarnings(False)

    GPIO.setmode(GPIO.BCM)

  GPIO.setup(RelayPin,GPIO.OUT,initial=GPIO.LOW)

fungsi utama

def main():

• mencetak informasi output

    print_message()

    while True:

        print ('|******************|')

        print ('|  ...Relay tutup  |')

        print ('|******************|\n')

        GPIO.output(RelayPin,GPIO.LOW)

        time.sleep(1)

        print ('|*****************|')

        print ('|  Relay buka...  |')

        print ('|*****************|\n')

        print ('')

        GPIO.output(RelayPin,GPIO.HIGH)

        time.sleep(1)

fungsi destroy untuk membersihkan program setelah program berakhir

def destroy():

    GPIO.output(RelayPin,GPIO.LOW)

    GPIO.cleanup()

if __name__ == '__main__':

    setup()

    try:

            main()

ketika CTRL+C ditekan, fungsi destroy akan dieksekusi

    except KeyboardInterrupt:

        destroy()

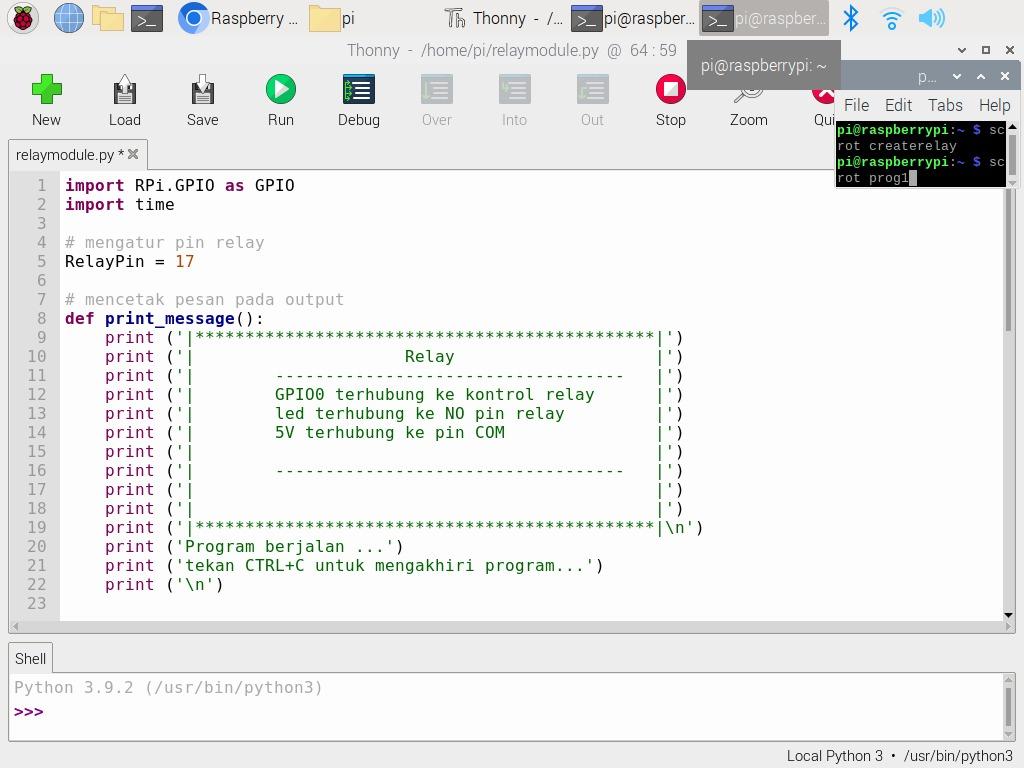

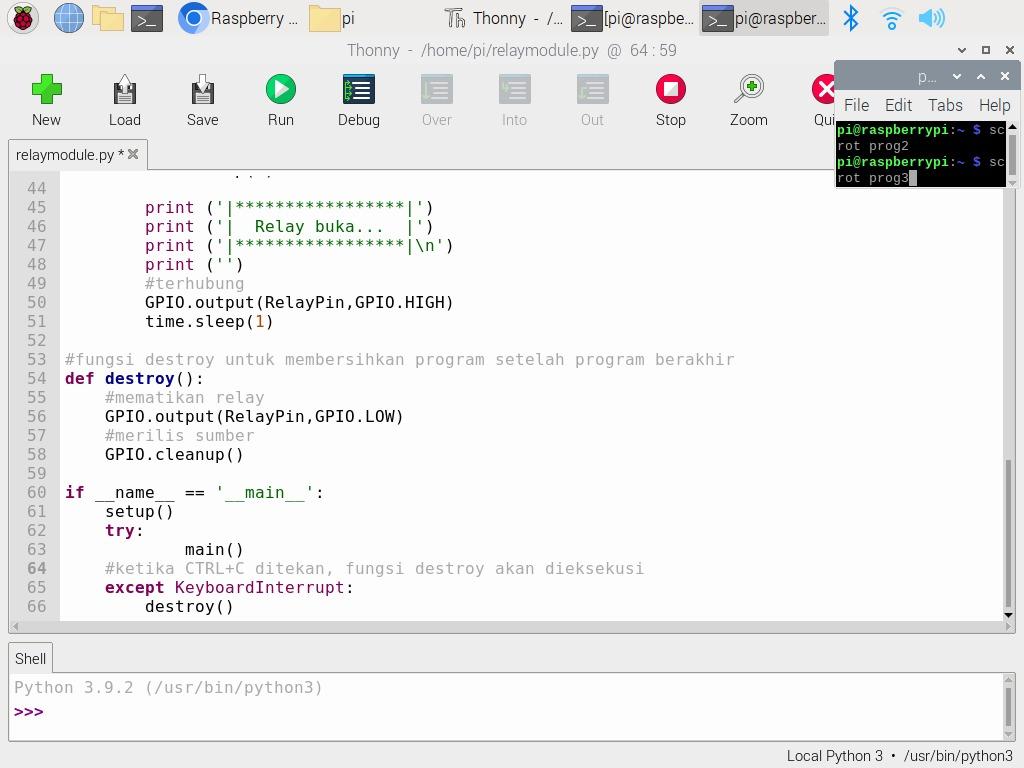

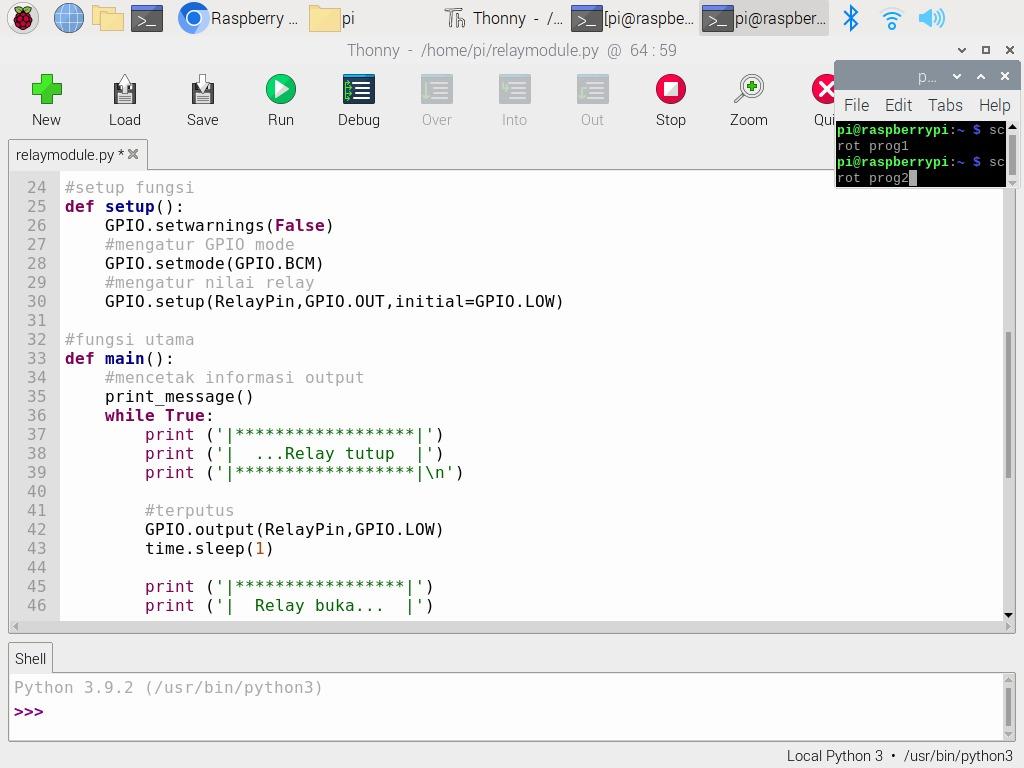

Sebagai contoh program yang tertulis sebagai berikut :

4. Setelah selesai menulis program tersebut simpan pada file explorer

5. Lalu masuk ke file explorer dan klik kanan file dan masuk pada laman properties, dan ubahlah “open with” menggunakan thonny app .

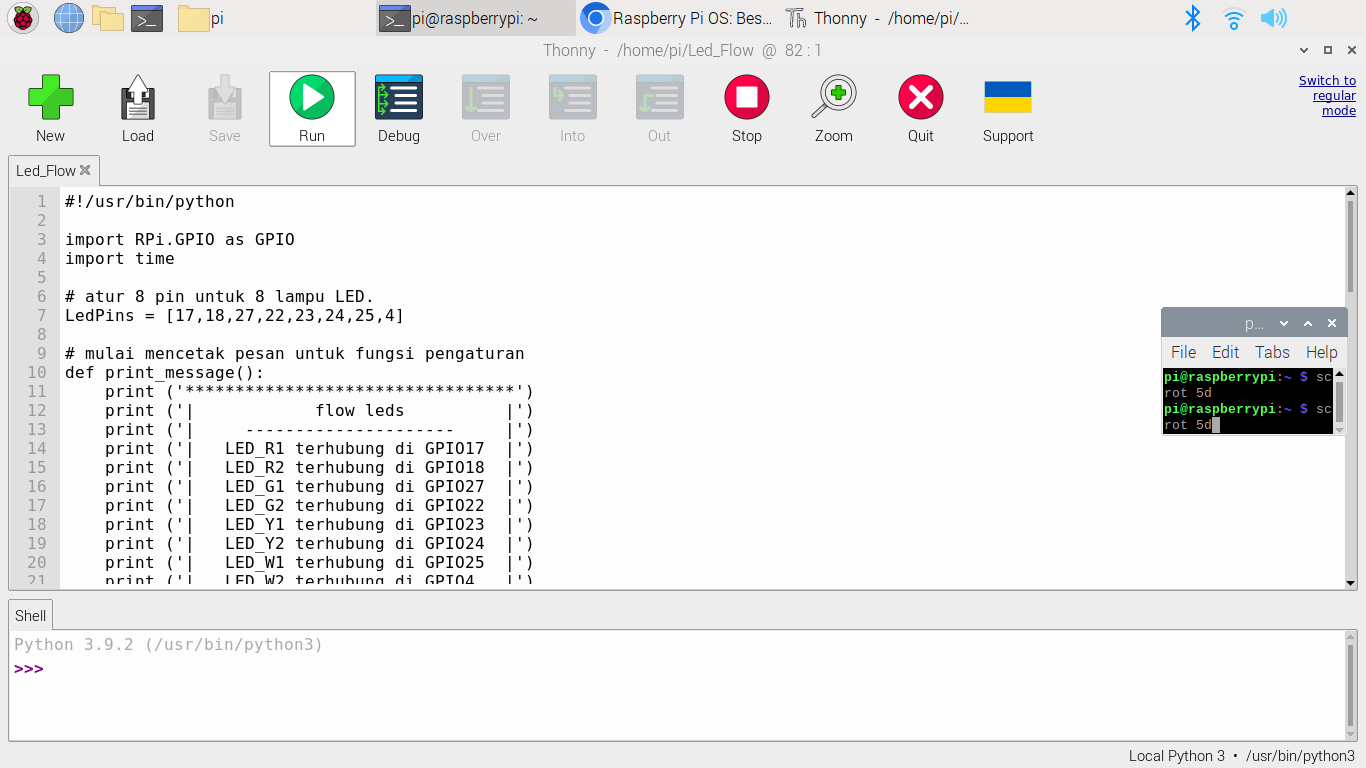

6. Setelah menyimpan perubahan pada properties, klik kiri file tersebut maka akan langsung masuk pada software compiler thonny app.

7. Lalu jalankan program tersebut dengan klik tombol Run.

8. Program akan mengeksekusi rangkaian melalui raspberry

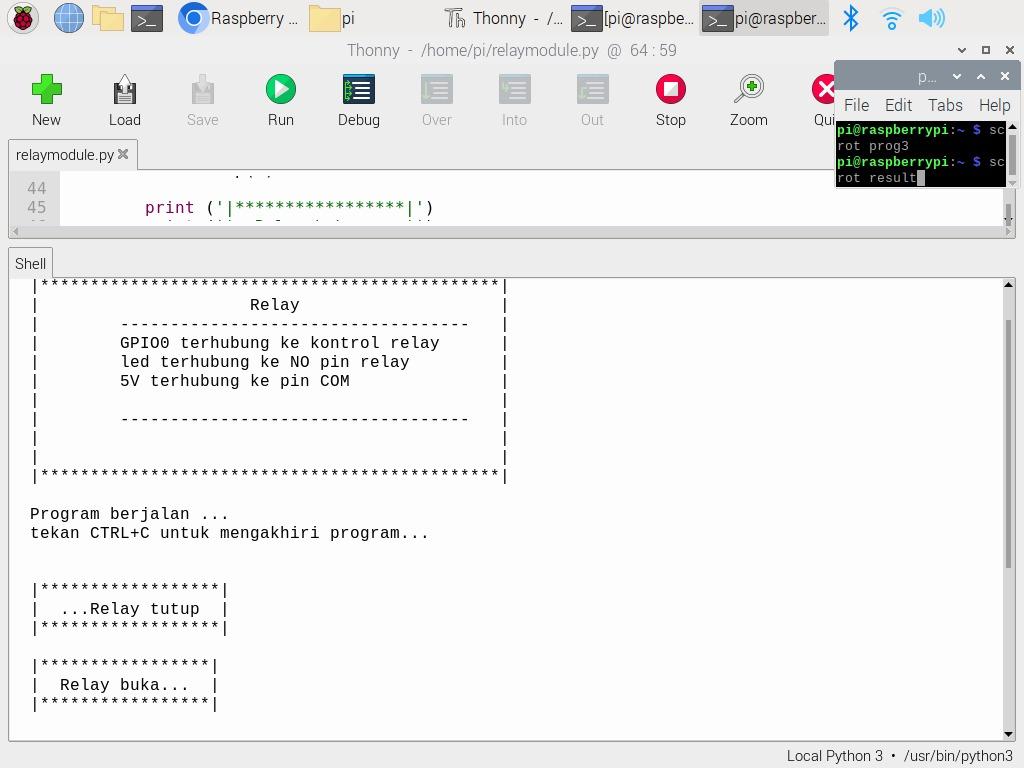

Output dari program pada thonny :

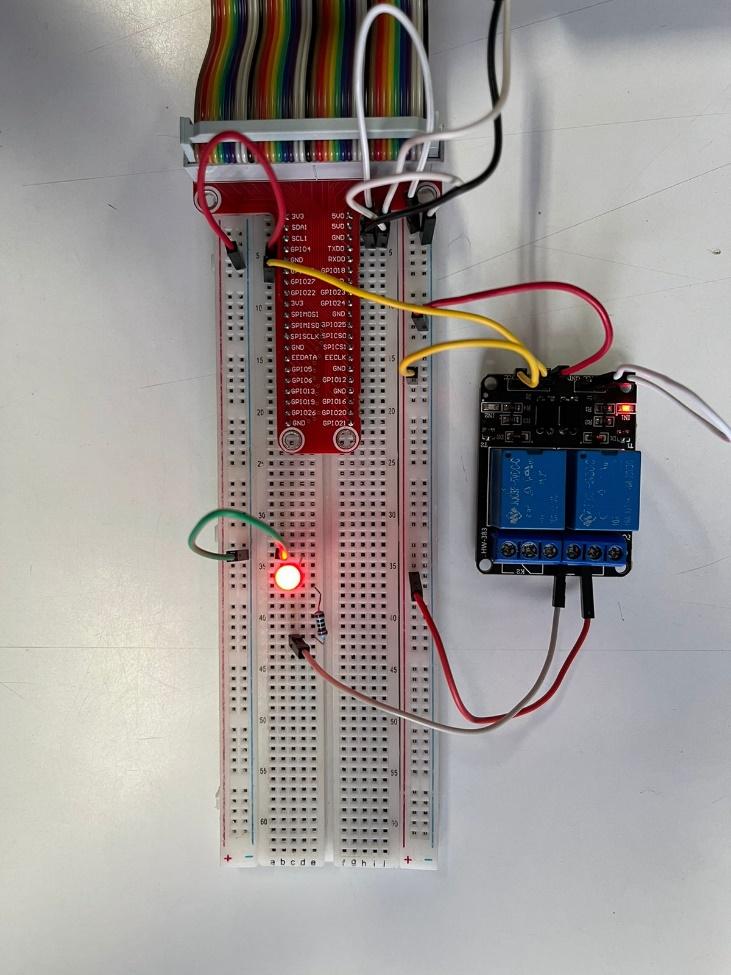

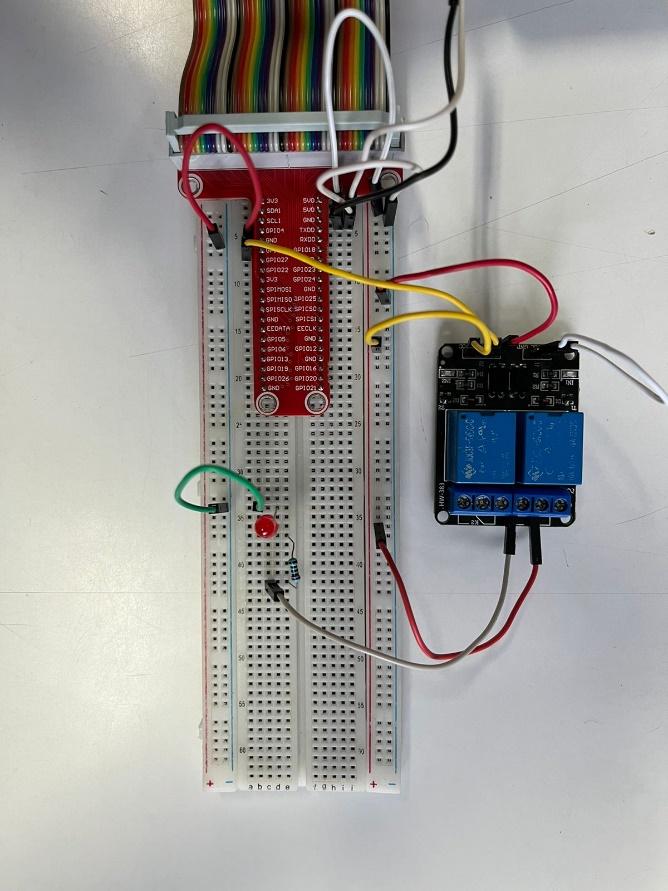

Output dari rangkaian :

SELESAI
