PIR

 LDR

Peralatan yang diperlukan :

1. Komponen Raspberry Pi

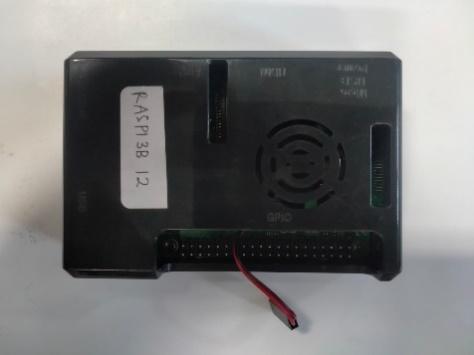

• Raspberry Pi

Berfungsi sebagai otak dari rangkaian serta memonitoring gerak rangkaian

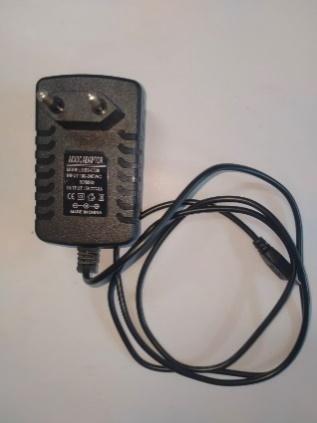

• Adaptor Raspberry Pi

Berfungsi sebagai pemasok daya untuk Raspberry Pi

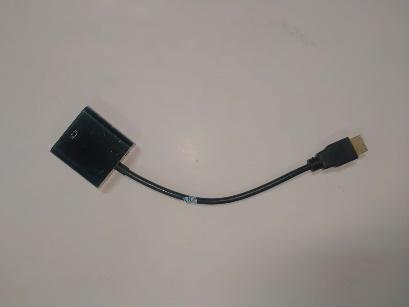

• Kabel VGA

Berfungsi untuk menampilkan layar pada monitor dari Raspberry Pi



2. Perangkat utama

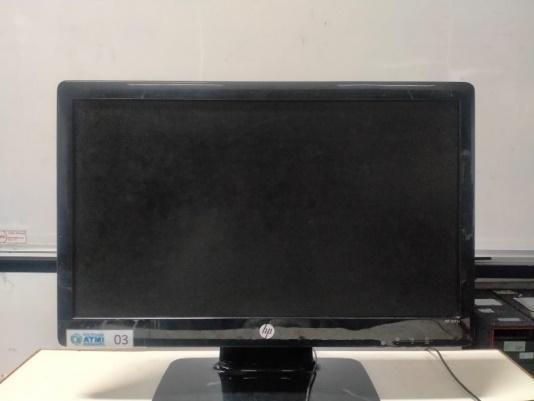

• Monitor

Berfungsi Sebagai tampilan visual untuk melakukan setup dan coding pada Raspberry Pi

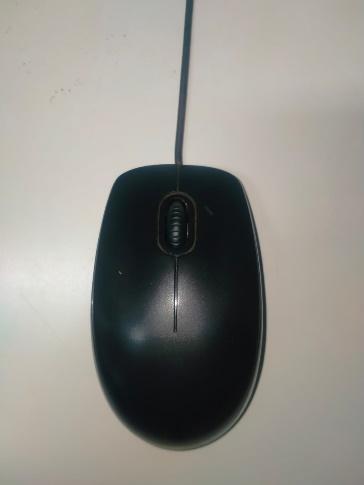

• Mouse

Berfungsi Sebagai komponen kendali untuk monitor

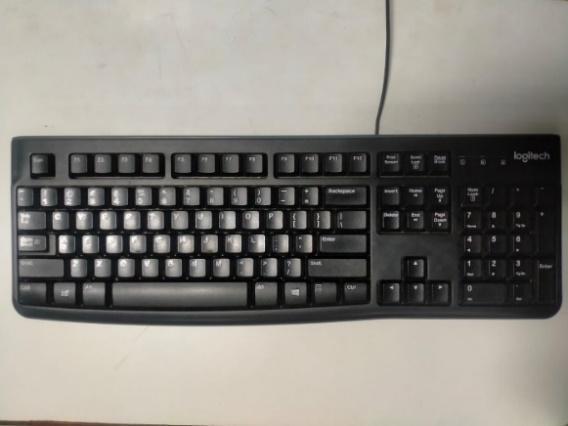

• Keyboard

Berfungsi Sebagai komponen kendali untuk mengetik

3. Komponen elektronika

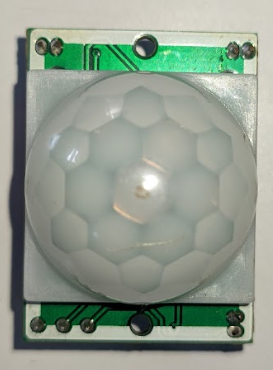

• PIR Motion Sensor

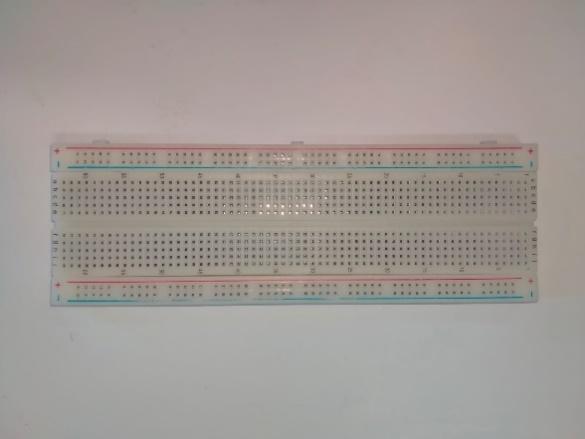

• Breadboard

Berfungsi sebagai tempat dimana komponen diletakkan dan teraliri aliran listrik

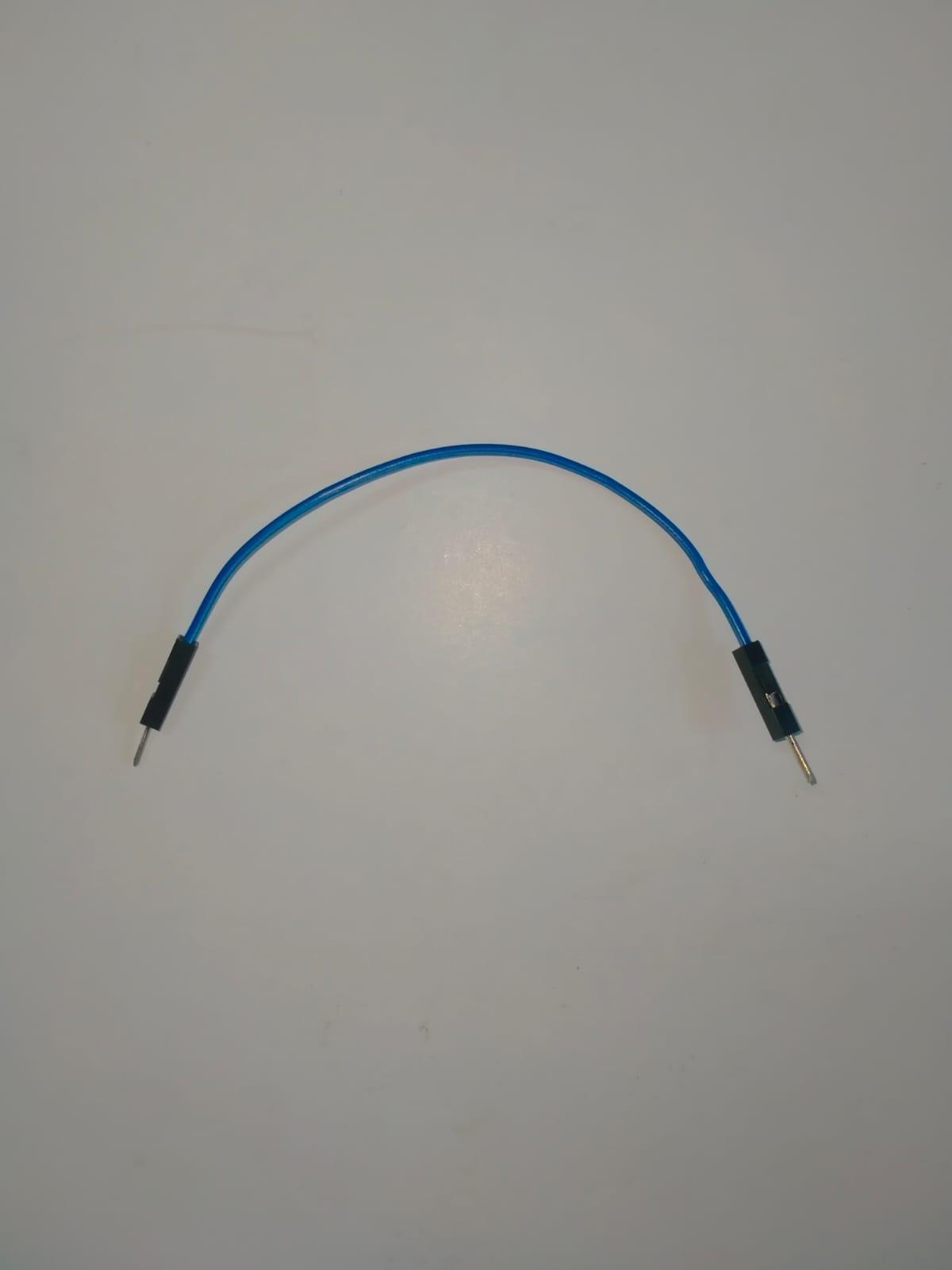

• Kabel Male-Female

Berfungsi untuk menghubungkan Pin dari Raspberry pada komponen

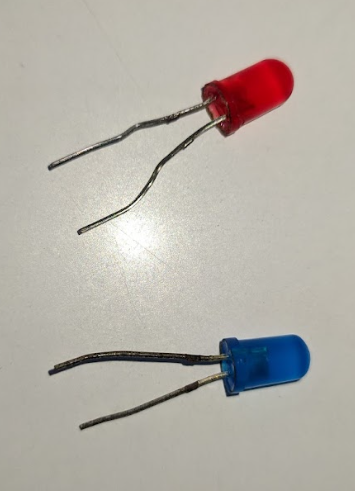

• LED

• Resistor 220 Ohm

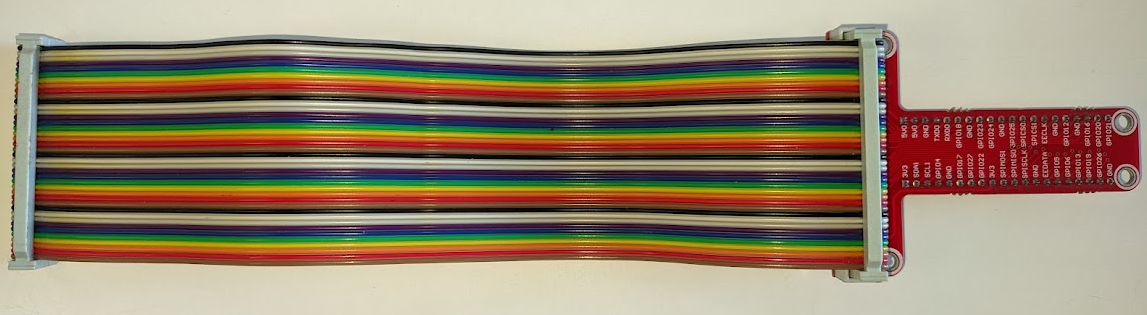

• GPIO Extension Cable

PERSIAPAN HARDWARE

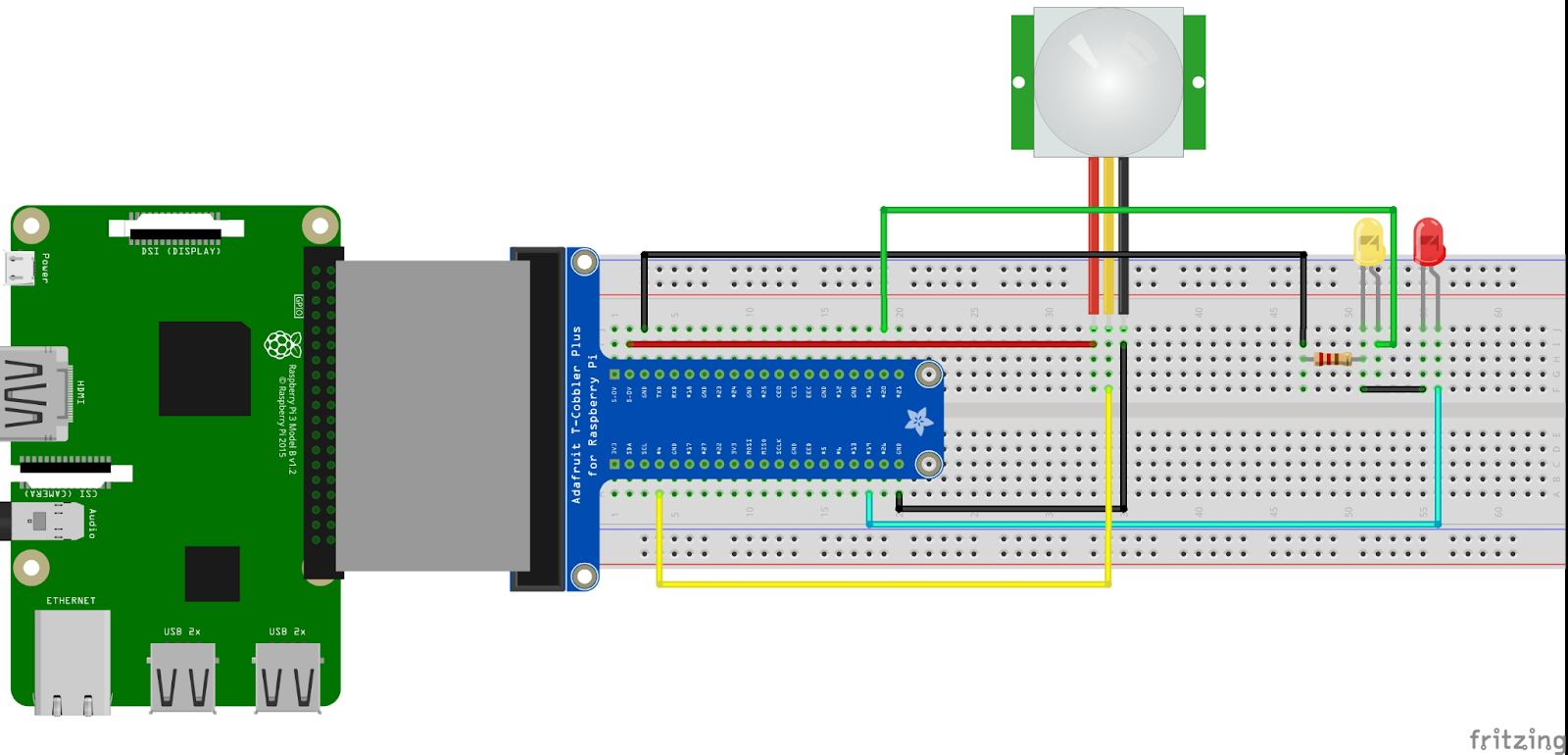

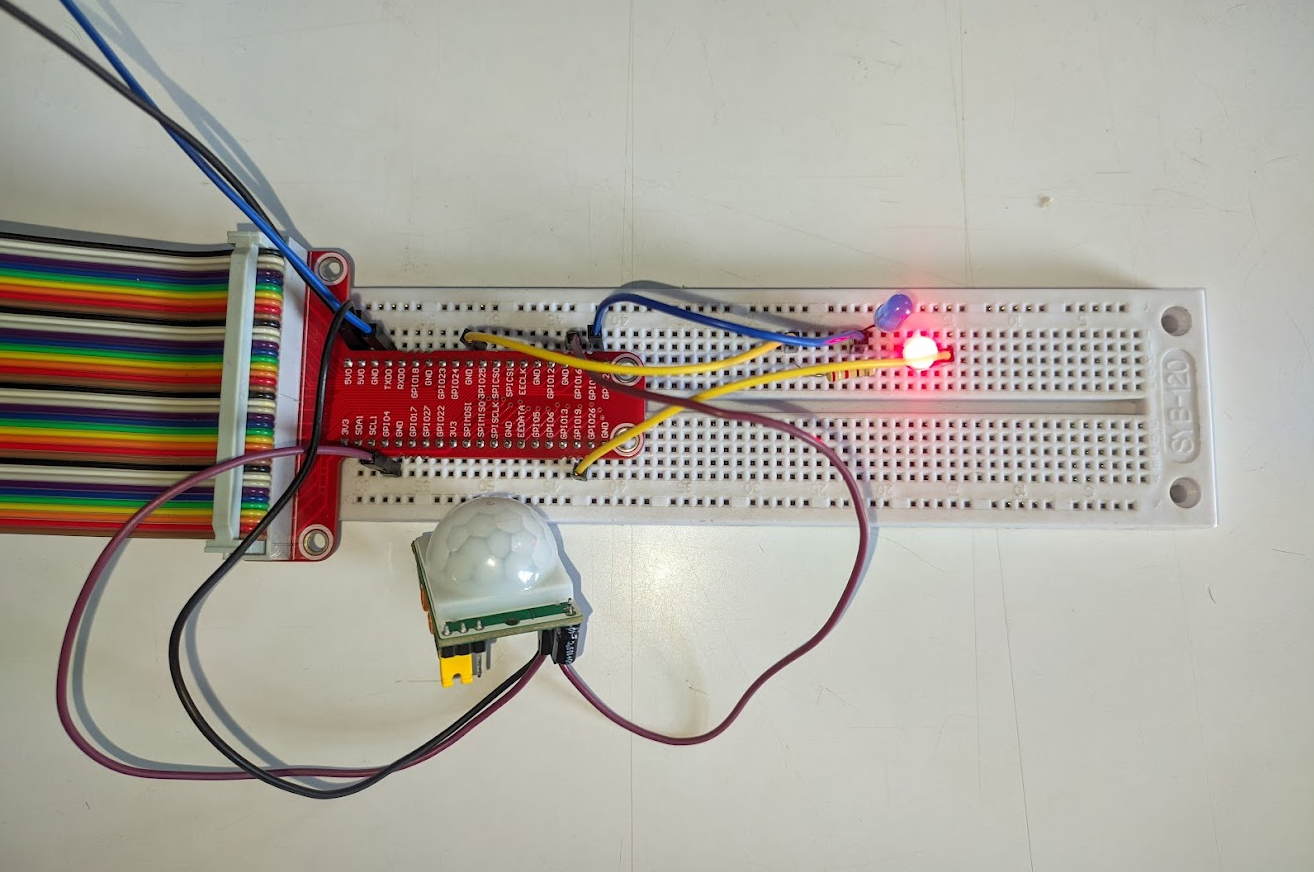

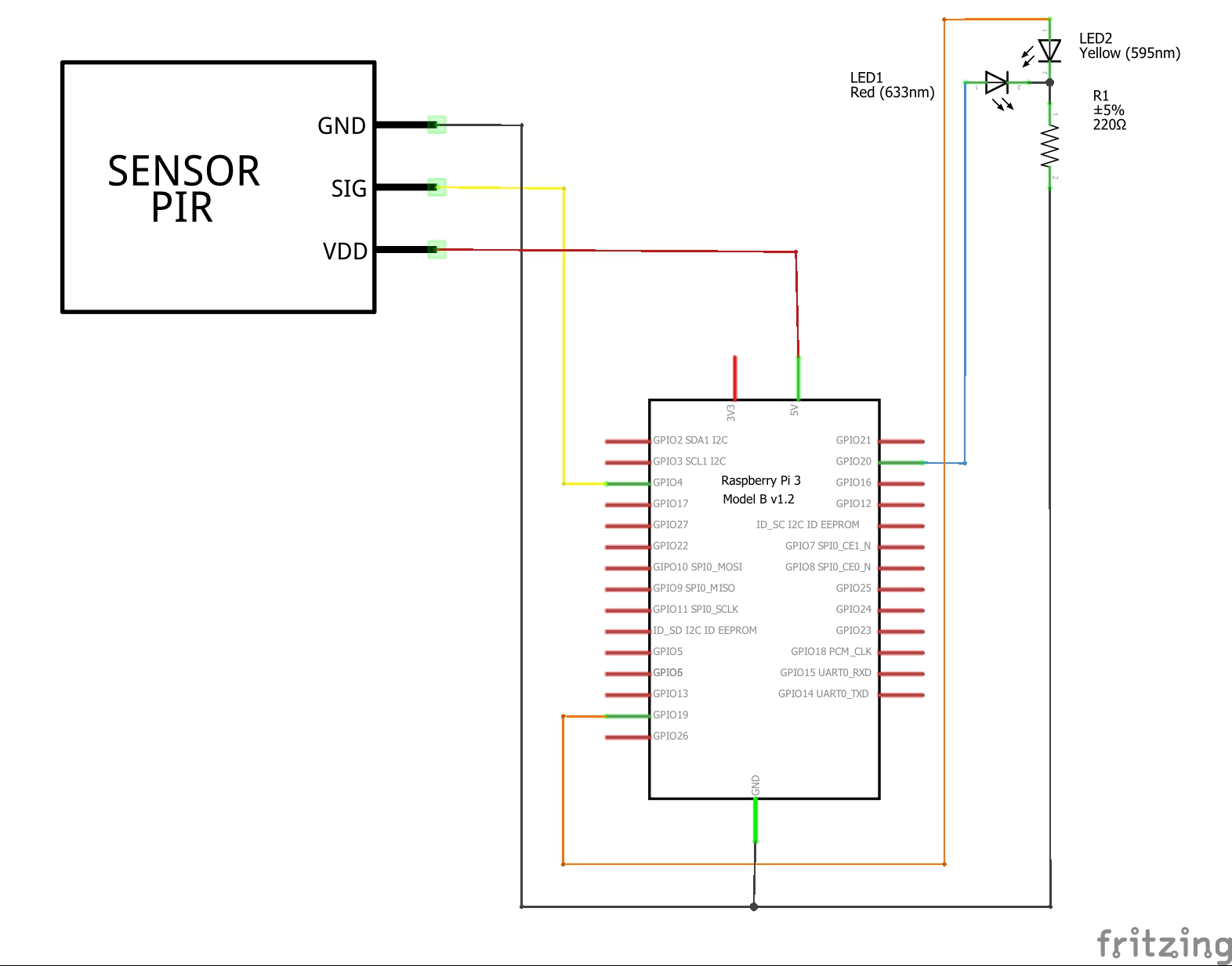

Langkah 1: Menyiapkan sirkuit

Menghubungkan LED dan Resistor

• Hubungkan LED (masing-masing merah dan kuning) ke breadboard

• Pilih yang negatif dan gunakan resistor, sambungkan ke GND ( pin 39 )

• Hubungkan ujung lainnya ke GPIO (pin 20 dan 19).

Menghubungkan sensor gerak PIR

• Hubungkan pin VCC ke 5v GPIO Raspberry

• Hubungkan pin GND ke GND GPIO Raspberry.

• Hubungkan pin Keluaran ke pin GPIO 4.

PERSIAPAN SOFTWARE

• SSH ke Raspberry PI menggunakan alamat IP dan port 22

• Masukkan Nama Pengguna dan kata sandi

• Masukkan sudo apt-get update dan sudo apt-get upgrade

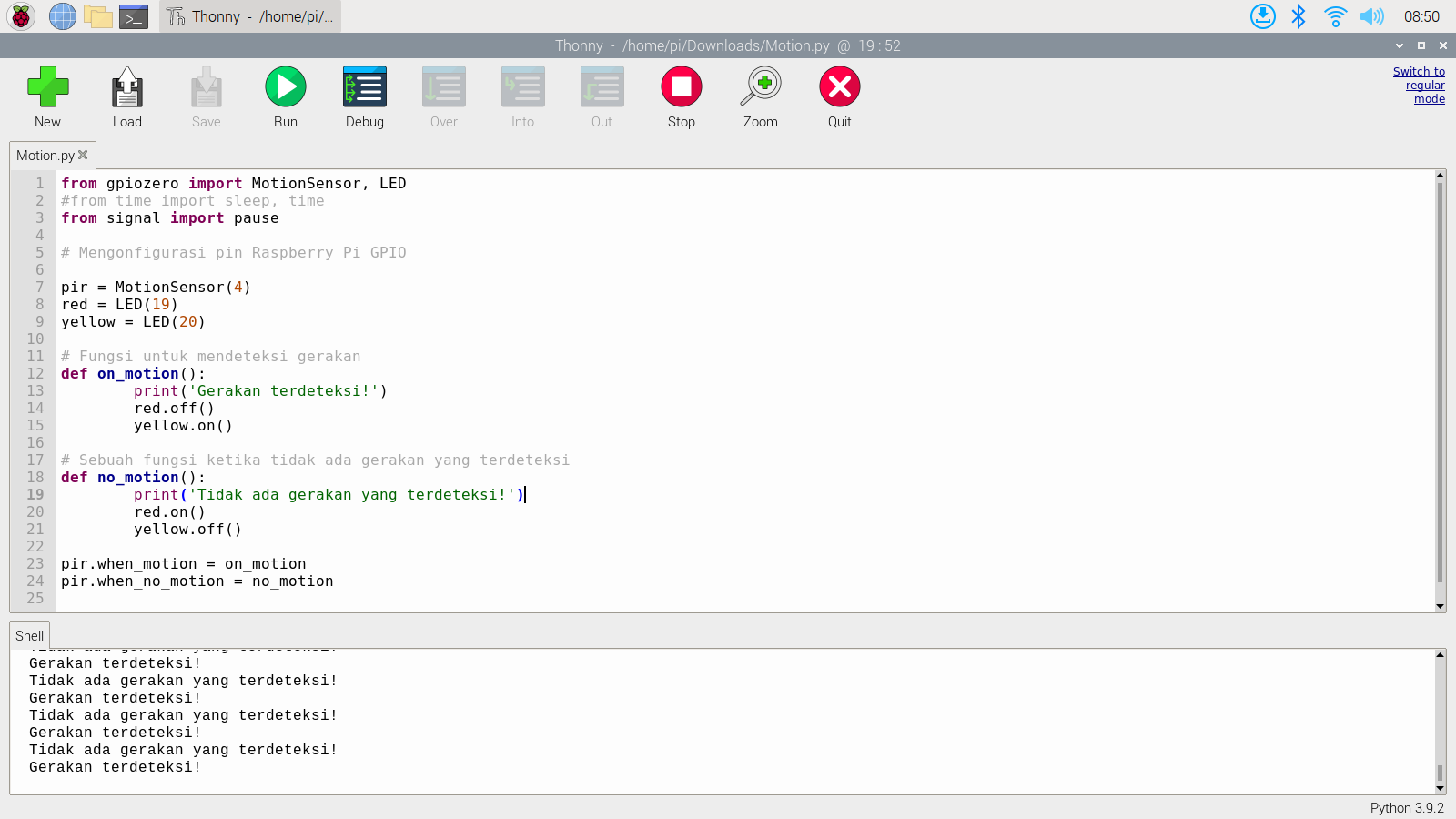

• Buka Thonny Python IDE

• Masukkan kode berikut

from gpiozero import MotionSensor, LED

#from time import sleep, time

from signal import pause

# Mengkonfigurasi pin Raspberry Pi GPIO

pir = MotionSensor(4)

red = LED(19)

yellow = LED(20)

# Fungsi untuk mendeteksi gerakan

def on_motion():

        print('Gerakan terdeteksi!')

        red.off()

        yellow.on()

# Sebuah fungsi ketika tidak ada gerakan yang terdeteksi

def no_motion():

        print('Tidak ada gerakan yang terdeteksi')

        red.on()

        yellow.off()

pir.when_motion = on_motion

pir.when_no_motion = no_motion

pause()

• Save dan berilah nama “Motion” lalu Run

• HASIL

• Terminal output

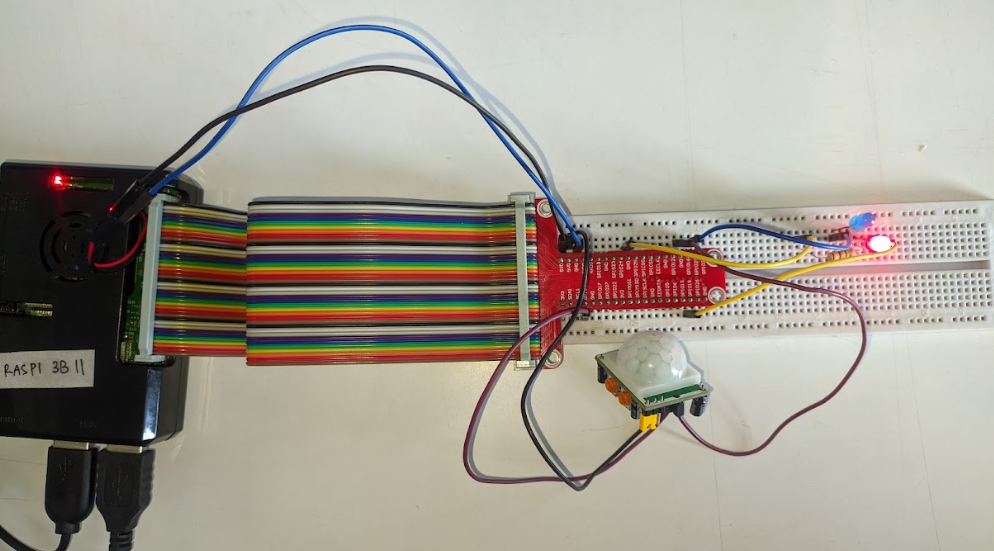

• Lampu merah akan menyala ketika tidak ada gerakan yang terdeteksi

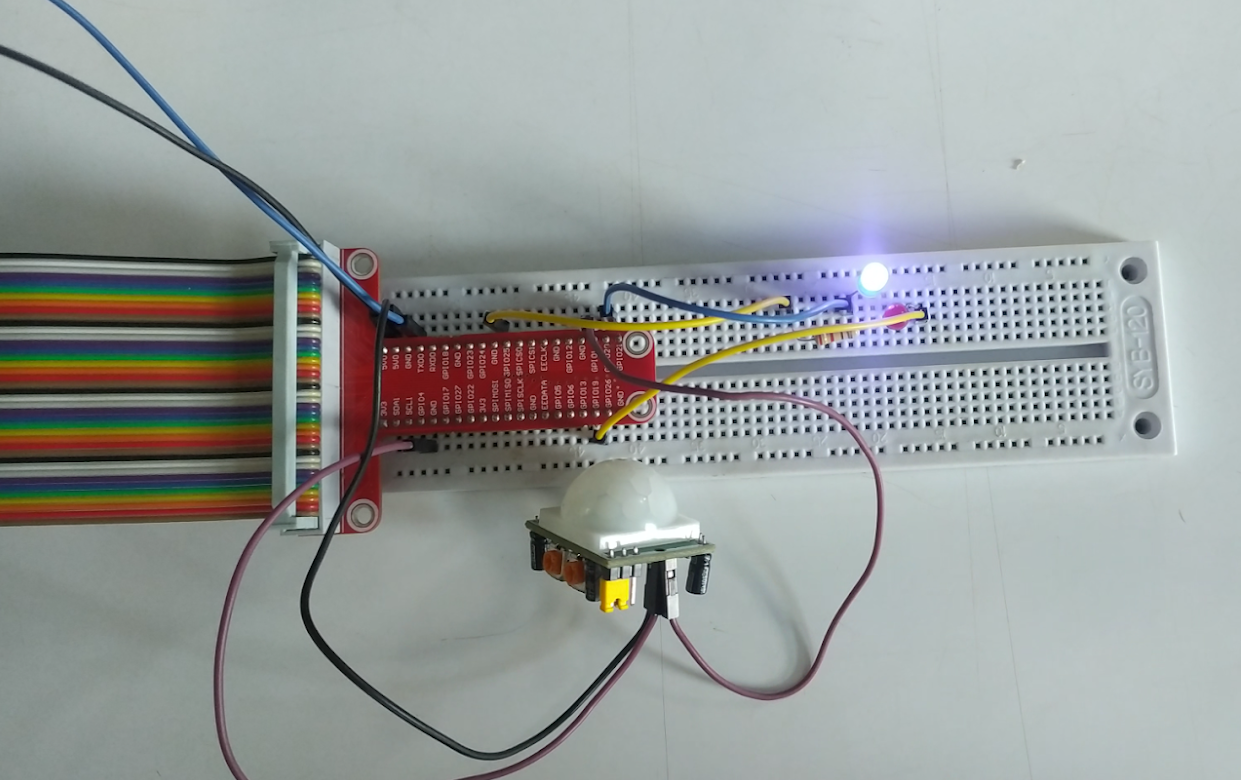

• Lampu biru akan menyala ketika ada gerakan yang terdeteksi
